下水管道里面的液位用哪款超声波换能器合适?

[点击量：2525][来源：纵横联盟超声波 · 中国已服务中小企业8千家]

2020-04-14

浙江杭州有一家做检测企业偷排污水设备的厂家，他们联系到杭州纵横联盟，要在建筑工地、企业的雨水管道里面埋设非接触式的超声波液位计，想问用哪款超声波换能器比较适合？

这家企业是通过液位计来测量雨水管内水位变化，加上雨量计，来找到哪根管道内出现了偷排污水或者泥浆，为环保部门执法提供具体依据。

经过双方讨论确定了以下要求：

1.因为现场的管道98%都在200～1000mm之间，所以对于超声波液位计的测量范围就确定为最大1200mm。

2.因为有DN200口径的小管道，并且超声波液位计是装在管道内部，所以要求在满足最大1200mm测量范围前提下，盲区要越小越好。

3.换能器体积要尽可能小，最好直径在20mm以内，高度在23mm以内。

4.纵横联盟只需要提供超声波换能器，电路和软件都是客户自己做。

根据用户的这4个要求，杭州纵横联盟的刘工帮助客户确定了超声波换能器的技术指标：

1.最大测量1200mm，可以用频率为160～200KHz的超声波换能器。

2.为了减少盲区，测量水位的时候用2个换能器，1个换能器发射，另1个换能器接收。

结果晒选出来以下几款换能器：

DYA-160-02A，DYA-200-01A，DYA-200-01CC，DYA-200-01DA，DYA-200-01M，DYA-200-01MC。

用户把以上超声波换能器每种买走4只，经过100多天的研发，电路和软件都做出来了，检测以后，首先放弃了DYA-160-02A，因为发现2只200Khz的频率超声波换能器，既能够达到最大1200mm的测量要求（实际用户是测量到了1700mm），又做到了小盲区，是30～40mm。

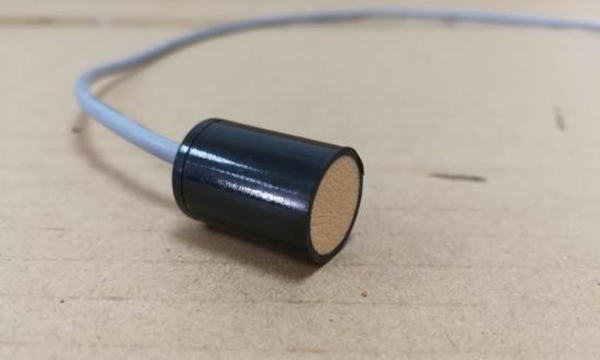

图1 超声波换能器DYA-200-01A

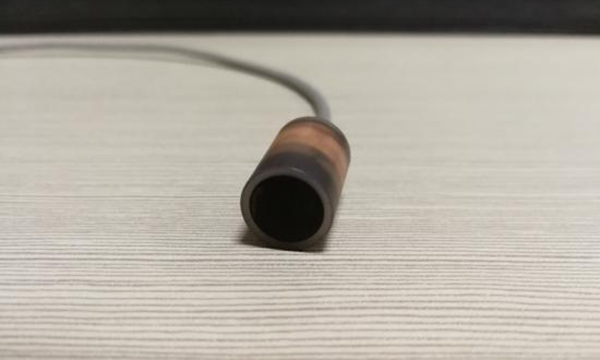

图2 超声波换能器DYA-200-01DA

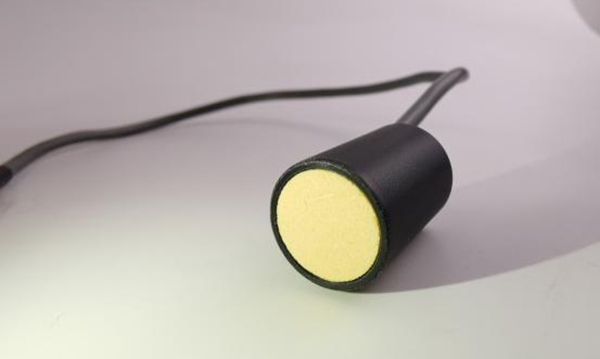

图3 超声波换能器DYA-200-01CC

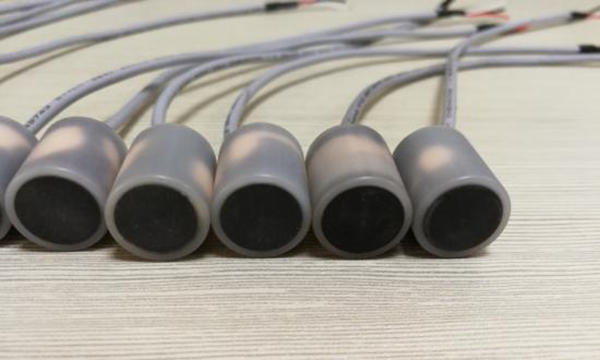

图4 超声波换能器DYA-200-01MC

后来，用户将这种双探头的超声波液位计做15套，在杭州找了14个点使用了将近4个月，反馈了1个情况。

就是在下水道内这几款超声波换能器表面都会有凝露现场，凝露产生后，电路收到的信号强度明显下降。

图5 超声波换能器发射面凝露

对于这种情况，在密闭的空间里面是经常发生的，改为全部是物理密封型的换能器，然后用PVDF材质做探头发射材质的“DYA-200-01CC”和“DYA-200-01MC”。

在这两款中比较了一下，DYA-200-01MC的信号会更强一些。于是用户在后续生产中，都改为了这款。
