时差法流量计换能器DYW-50/200-NA-LIUJUN 测试报告
[点击量：2214][来源：纵横联盟超声波 · 中国已服务中小企业8千家]
纵横联盟 2021-01-23
适用条件：15米以内渠道、河道做时差法流量计用。
测试内容：DYW-50/200-NA-LIUJUN型换能器；
测试条件：
① ：空载驱动电压：500Vpp （50KHz频率点）；
驱动脉冲个数：15个；
测试距离：0.8m；
接收信号：原始信号；
纵横联盟 测试方式：自发自收；
纵横联盟 ② ：空载驱动电压：200Vpp（200KHz频率点）;
驱动脉冲个数：15个；
纵横联盟 测试距离：0.8m；
纵横联盟 接收信号：原始信号；
纵横联盟 测试方式：自发自收；
纵横联盟
测试结果：

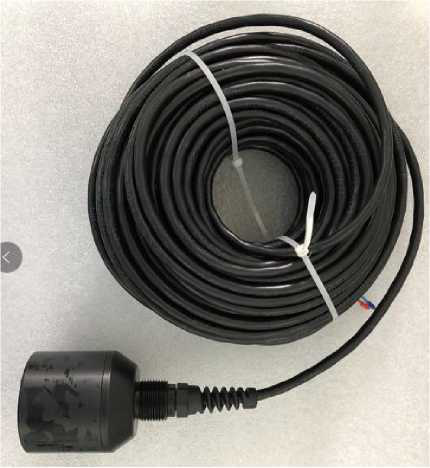

时差法流量计换能器
纵横联盟 换能器按照“测试条件”要求测试，测试结果如下表1所示:
表1：换能器自发自收测试结果
| 编码 |
纵横联盟 中心频率 (50KHz) |
回波幅度(V) |
纵横联盟 中心频率 (200KHz) |
纵横联盟 回波幅度(V) |
|
01 |
50 |
4.88 V |
195 |
1.84 |
|
02 |
50 |
纵横联盟 3.6V |
205 |
纵横联盟 1.92 |

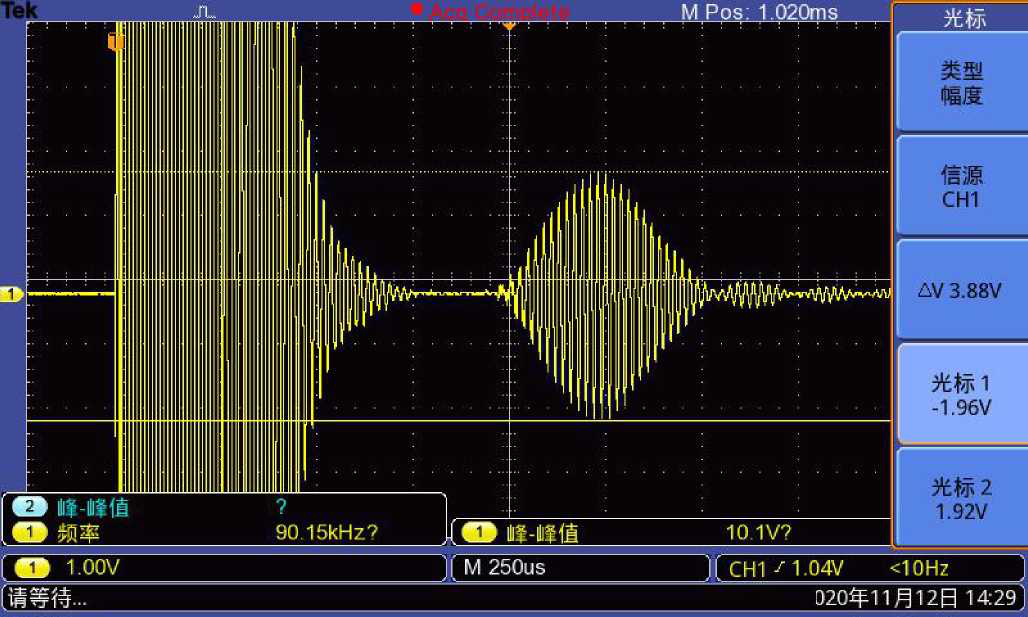

01号换能器50KHz频率点信号

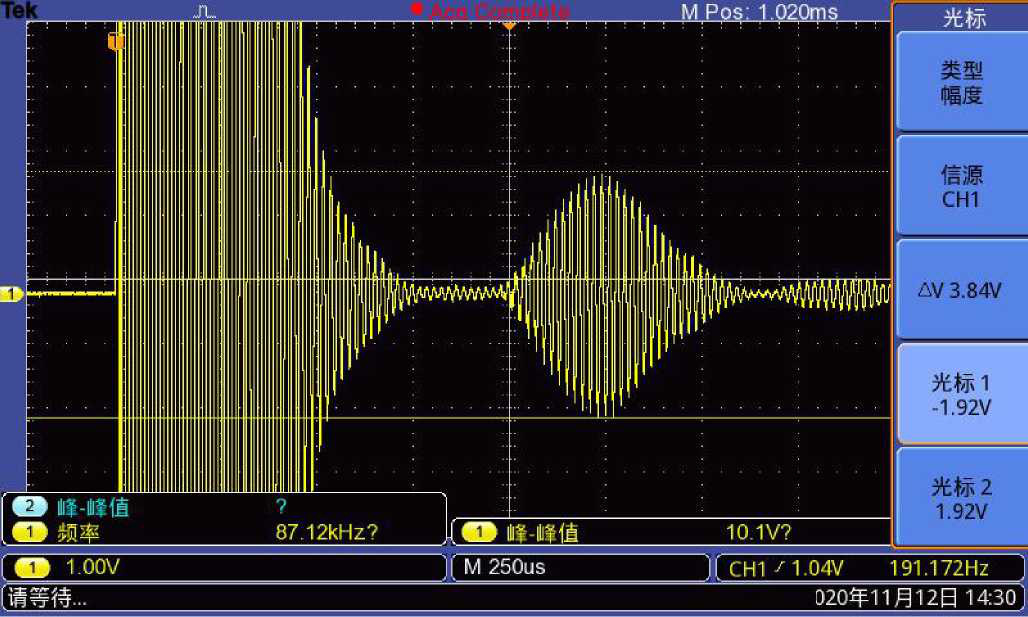

02号换能器50KHz频率点信号

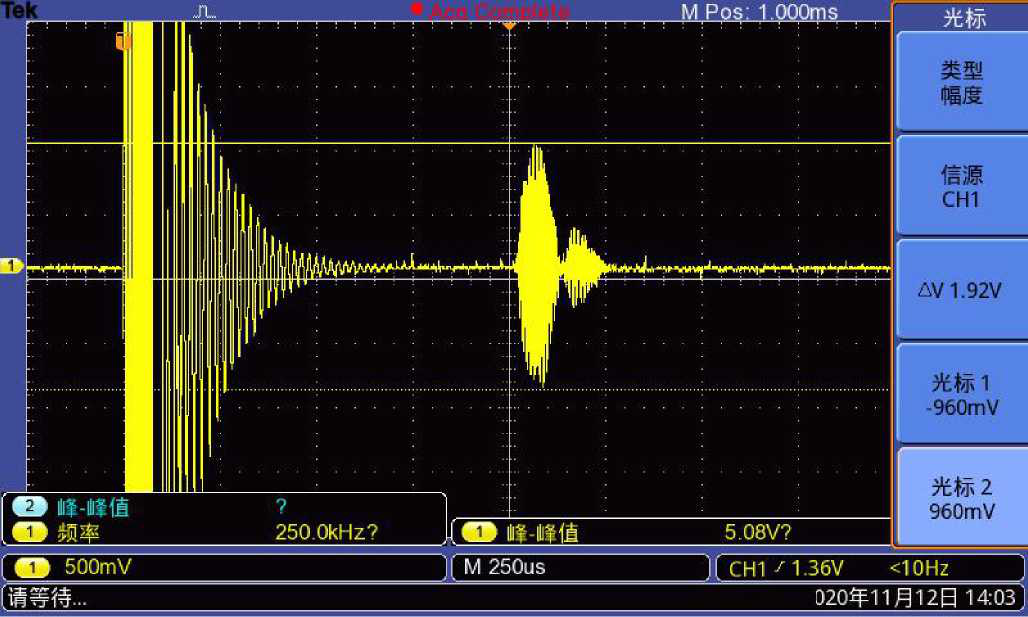

01号换能器200KHz频率点信号

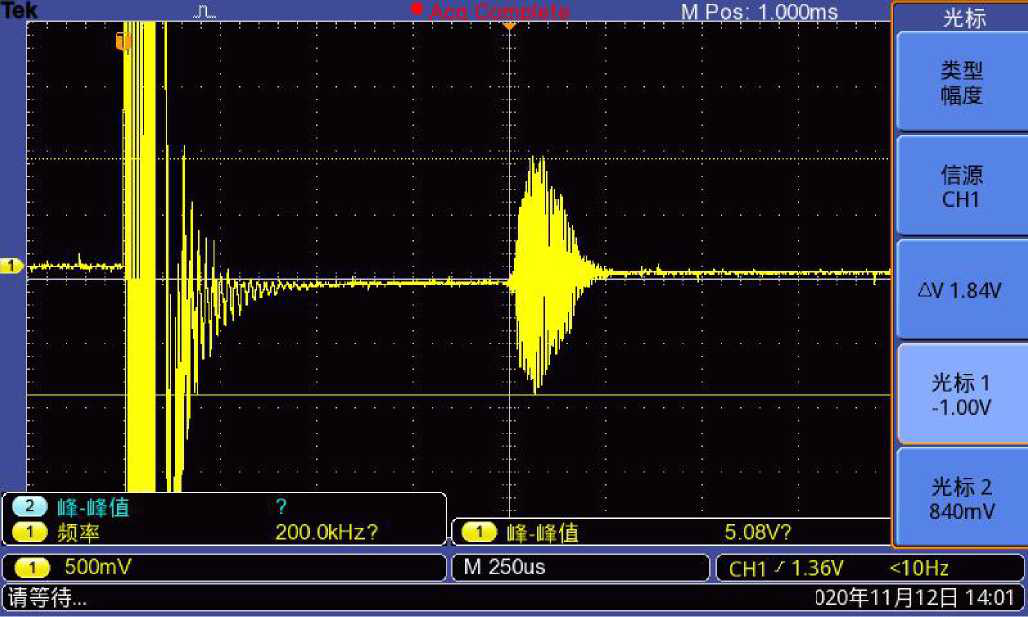

02号换能器200KHZ频率点信号
纵横联盟

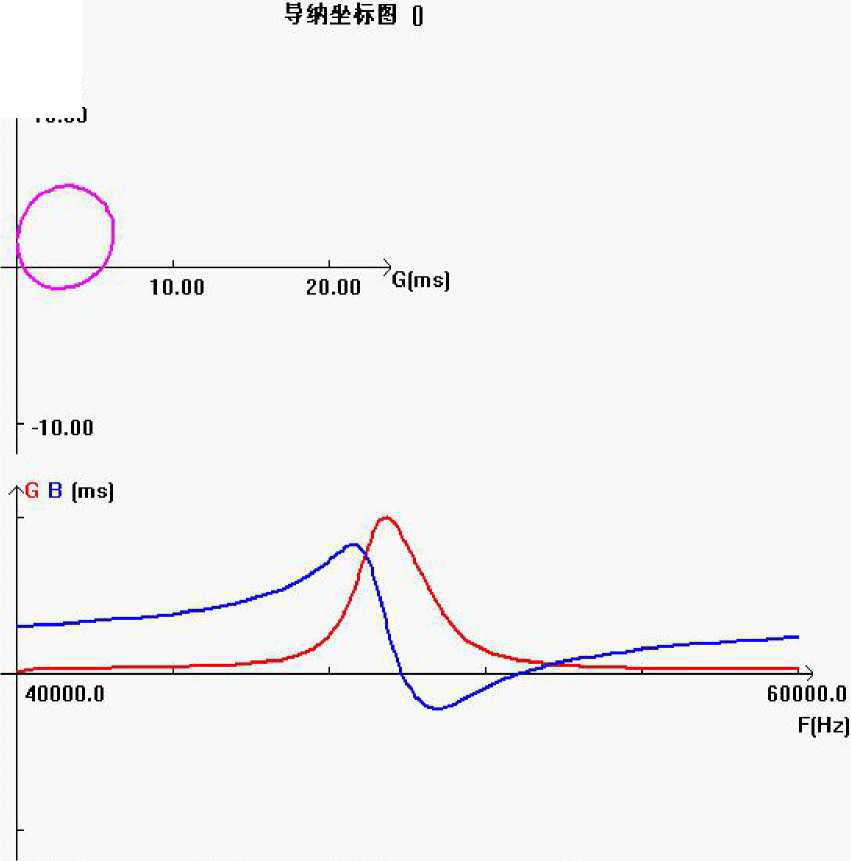

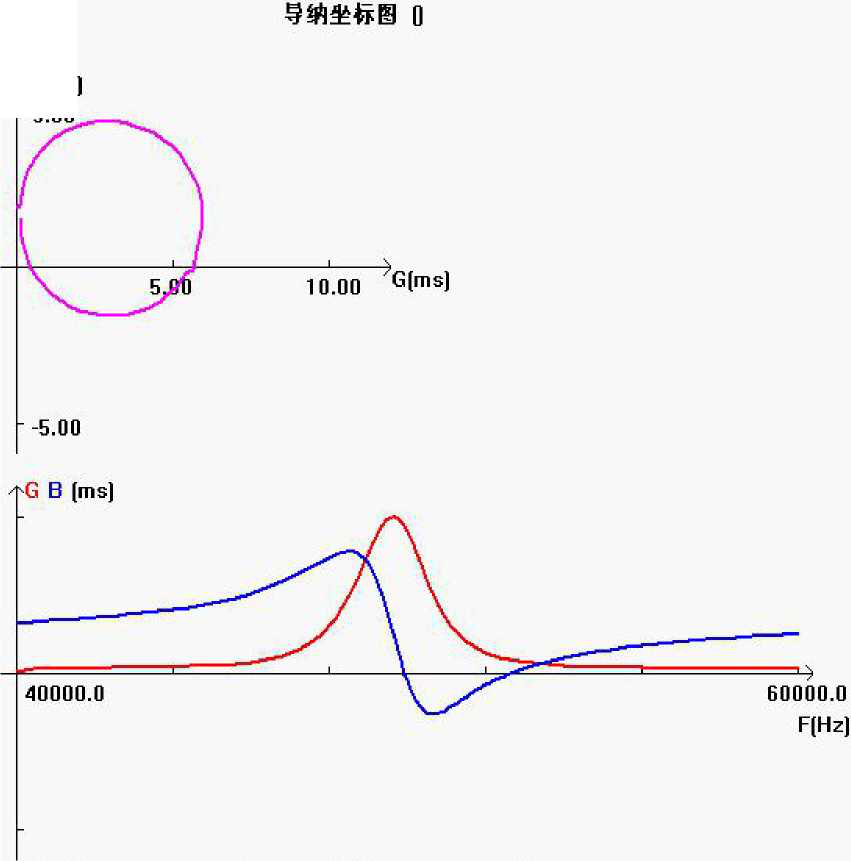

换能器50KHz频率点导纳曲线:
10.00
|
纵横联盟 FsfHz］： |
49440.0 |
CTfnF］： |
6.733366 |
|
Fl fHz］： |
48603.0 |
COfnFl： |
5.887896 |
|
纵横联盟 F2fHz］： |
50669.4 |
CIfnFl： |
0.845470 |
|
Qm： |
23.925505 |
LI (mH］： |
12.257753 |
|
Gmaxfms)： |
6.283545 |
E33T： |
纵横联盟 0.000000 |
|
R1 (ohm］ |
159.1458 |
Kp： |
纵横联盟 0.443289 |
|
FpfHz］ |
53280.0 |
Zmax(kOhm) |
纵横联盟 2.222546 |
|
Keff： |
纵横联盟 0.372760 |
纵横联盟 F0：(Hz］ |
纵横联盟 51360.0 |
/bB(ms］
-5.00
|
纵横联盟 FsfHz］： |
纵横联盟 49600.0 |
CTfnF］： |
6.867320 |
|
Fl fHz］： |
纵横联盟 48518.8 |
COfnFl： |
纵横联盟 6.036458 |
|
F2fHz］： |
纵横联盟 50662.9 |
纵横联盟 CIfnFl： |
0.830861 |
|
Qm： |
23.132853 |
LI (mH］： |
12.292930 |
|
纵横联盟 Gmaxfms)： |
5.989719 |
E33T： |
0.000000 |
|
纵横联盟 R1 (ohm］ |
纵横联盟 166.952728 |
Kp： |
0.413989 |
|
纵横联盟 FpfHz］ |
52960.0 |
纵横联盟 Zmax(kOhm) |
2.299048 |
|
Keff： |
0.350518 |
F0：(Hz］ |
纵横联盟 51280.0 |

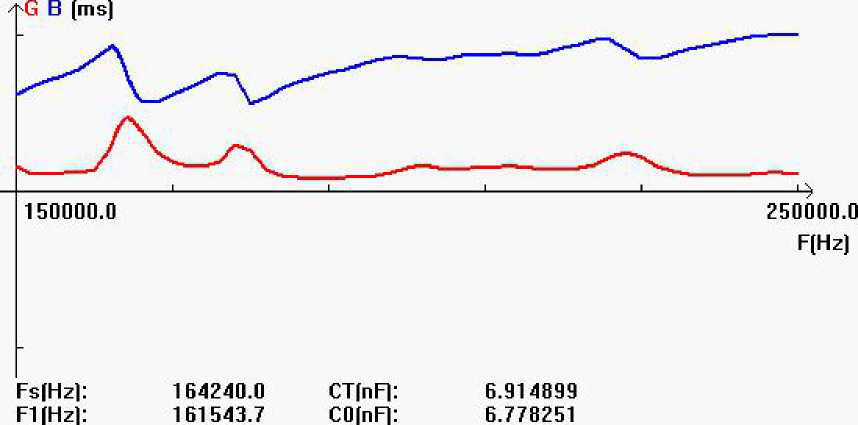

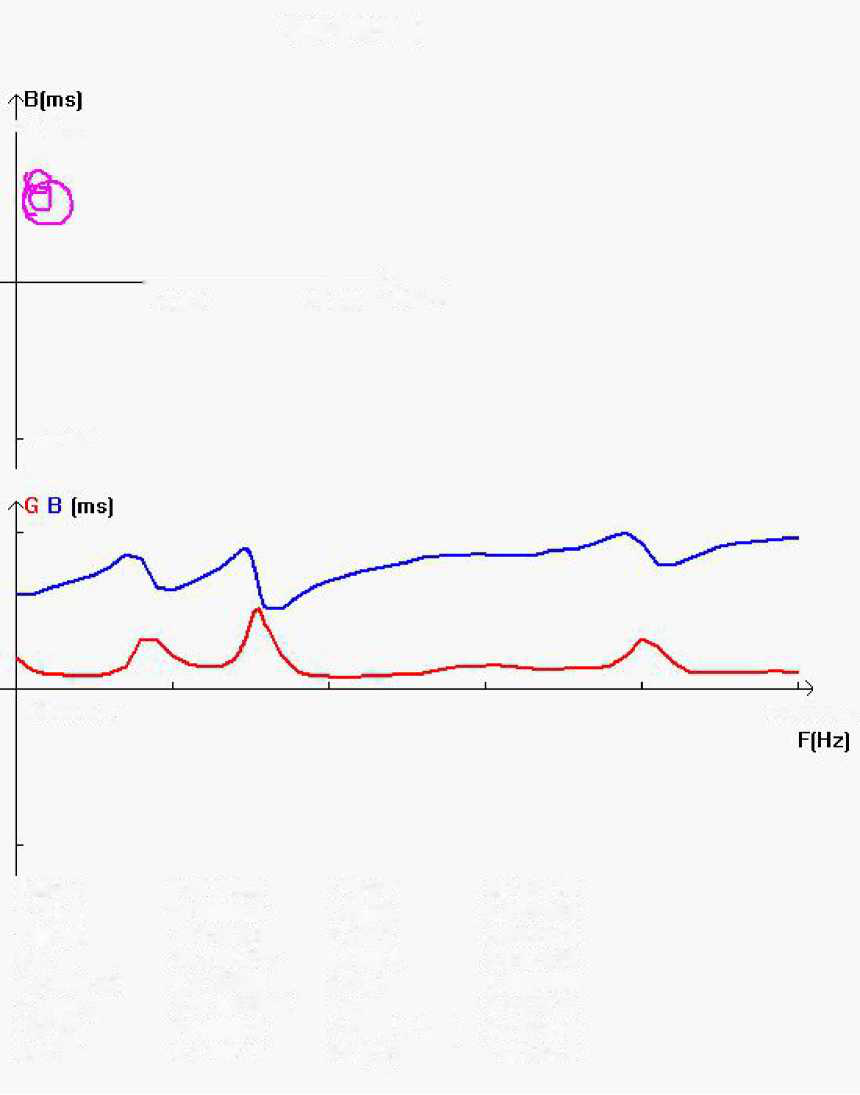

纵横联盟 换能器200KHZ频率点导纳曲线:
--10.00
|
纵横联盟 FsfHz］： |
纵横联盟 168520.6 |
纵横联盟 CTfnF］： |
纵横联盟 0.136649 |
|
Qm： |
23.540415 |
LI (mH］： |
纵横联盟 6.872307 |
|
Gmaxfms)： |
纵横联盟 3.319446 |
纵横联盟 E33T： |
0.000000 |
|
R1 (ohm］ |
纵横联盟 301.255127 |
Kp： |
0.523049 |
|
FpfHz］ |
纵横联盟 182000.0 |
Zmax(kOhm) |
0.228260 |
|
Keff： |
纵横联盟 0.430863 |
F0：(Hz］ |
纵横联盟 173120.0 |
|
纵横联盟 FsfHz］： |
181120.0 |
纵横联盟 CTfnF］： |
纵横联盟 6.74DD28 |
|
fHz］： |
纵横联盟 178880.5 |
COfnF］： |
纵横联盟 6.659108 |
|
F2fHz］： |
183493.1 |
C1fnF］： |
9.542836 |
|
Qm： |
纵横联盟 39.265877 |
LI fmH］： |
0.000000 |
|
Gmaxfms）： |
纵横联盟 3.615800 |
E33T： |
纵横联盟 0.200573 |
|
R1 （ohm］ |
276.563965 |
Kp： |
纵横联盟 173120.0 |
|
FpfHz］ |
184000.0 |
Zmax（kOhm） |
0.255620 |
|
纵横联盟 Keff： |
0.176237 |
Fl |
182560.0 |
