测量河道水位数据有跳动该怎么解决

宁波现场的周工联系纵横联盟，他们是在现场用了纵横联盟凯越系列的。说关于超声波液位计在使用过程中，实际水面距离应该6M多但数据经常会跳到0.6m左右。

杭州纵横联盟工程师在向周工询问后，要求周工拍现场图片过来，他很快传来超声波水计在现场的安装照片。如下图所示：通过现场照片可以直观的看到，这个超声波液位计的安装方式是完全错误的。超声波液位计在安装环境中，要注意有无影响测量物体：

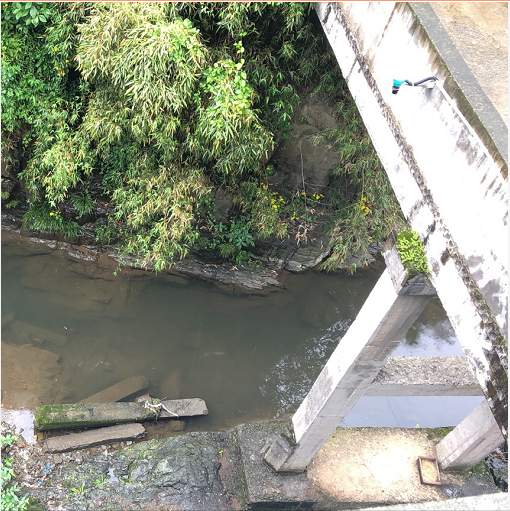

超声波液位计安装现场

这款是40Khz的探头，螺纹是G2的发射角度：-3db发射角度：10°±10%；锐度角：23°±10%，探头到水底是7-8米，按照8米高度计算-3db发射角度覆盖范围为：直径2.8米的圆。锐度角覆盖范围为：直径6.5米的圆，也就是从探头往下，这个大的一个圆形的范围内不能有任何障碍物。

发射角和虚假回波，超声波波速通过探头聚焦，脉冲波速的发射就好像手电筒的光速一样，离探头越远的地方，扩散面积就越大。

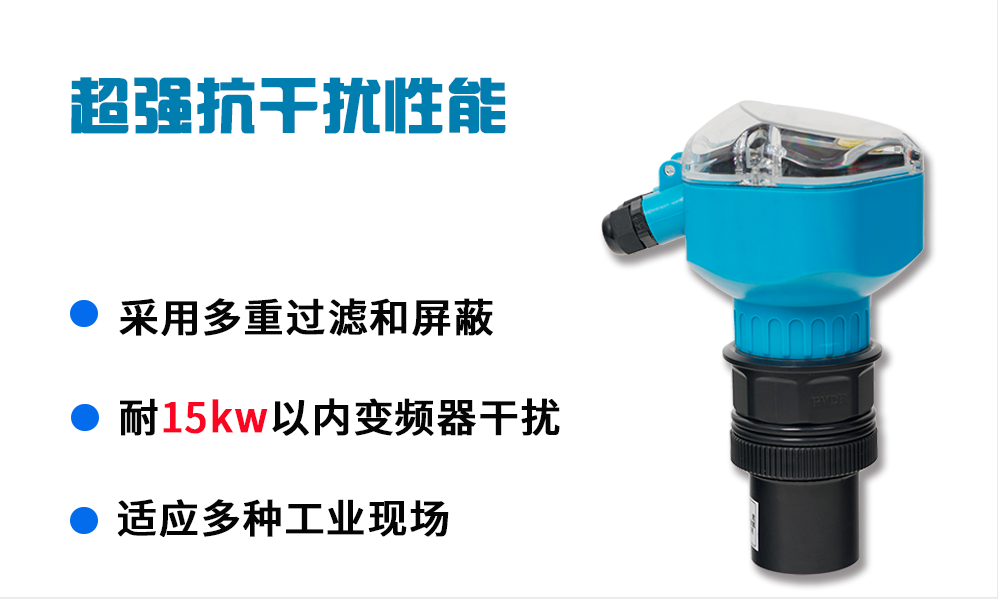

一体式超声波液位计

解决方案，探头发出去的波，打到桥上了，因为支架伸出去才0.30米需要至少伸出去1米才能够正常测量，周工听了纵横联盟技术刘工的建议把传感器往外伸出去1米多，结果数据返回来就正常了。
