超声波桩基检测换能器在成孔检测仪上的用处

杭州纵横联盟技术刘工在超声波行业中有非常深入的专业知识和理论实操，有关超声波换能器的问题都可以根据现场工况帮你解决。

最近广州客户生产的超声波成孔检测仪使用了纵横联盟生产的DYW-88K-200AD超声波桩基检测换能器。

DYW-88K-200AD超声波桩基检测换能器用在这个超声波成孔检测仪上，到底能够起到什么作用呢？

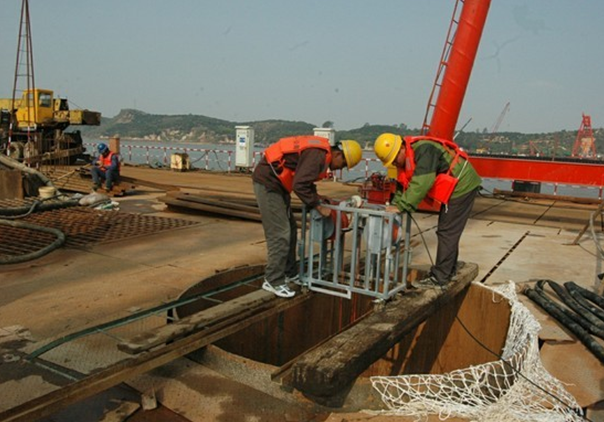

图1 大桥桥墩打孔用超声波成孔检测仪检测

在大地上用钻头打孔之后形成的孔最终是要灌注水泥浆，变成支撑楼房和大桥的基桩。为了保证基桩形成的可靠性，需要用设备在打好的孔里面进行测量，这个测量过程，把整个孔从上到下的每1厘米的360°的直径都测量出来，然后显示在液晶屏上，或者打印出来，通过这个检测，我们可以知道钻孔的质量如何，比如：

1.可以知道任何一个深度上实际钻的孔直径有多大。

2.可以知道哪里有缩径，哪里有扩径。缩径的时候，超声波扫描的曲线图上有明显的内凹，扩径的时候，曲线图上有外扩。作为工程施工单位，知道哪个部位有多大的扩径、缩径存在，就可以采取对应的措施。

3.根据桩基检测换能器测量出来的孔壁变化曲线，可以精确计算出钻孔的垂直度。

4.可以检查出这次钻孔的实际深度。

5.因为不同的土壤和岩石结构对超声波的吸收和反射不一样，还可以从记录曲线上看出每一种分层，比如：砾石层，砂土层，含水层等等，知道各地层的分界面和深度后，工程施工就有了可靠依据，知道采取什么措施来避免地质问题对建筑桩基的损害和影响。

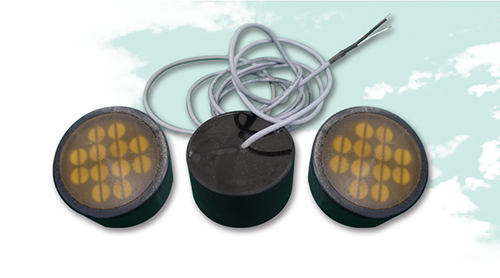

图2 杭州纵横联盟生产的DYW-88K-200AD桩基检测换能器

这款桩基检测换能器工作频率在90Khz±5%，清水中有效测量距离为200米，可以在泥浆中正常工作。
