外夹式超声波流量计安装简单介绍

我们的很多客户购买了我们的外夹式超声波流量计之后，对安装一头雾水，不知道安装在什么地方，有很多安装了也测不出数据，或者说数据测量得不准确。今天我就给大家做一个安装的简要说明，希望能对大家有所帮助。

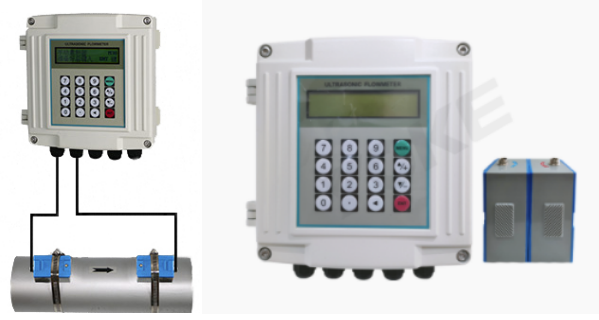

以上就是我所要介绍的外夹式超声波流量计，主机加两个超声波传感器，以这款外夹式超声波流量计为例

安装第yi项

一、选择测量点：

要保证满管状态，水流平稳且管道内没有结垢，环境温度和要合适，尽量满足表的直管段要求，距上游弯头至少10D下游5D；不能满足时尽量靠近中间偏下游处安装探头。D 为管外径。

二、参数设置

要设置好以下参数，

1.输入管外径，

2.输入管壁厚度，

3.选择管材，

4.选择衬材，

5.选择流体类型，

6.选择探头类型，

7.选择安装方式（DN200 以下用 V 法，DN200 以上用 Z 法），

8.看设置完后看所显示的安装距离，依照这个安装距离安装即可。

三、安装点的定位：

如果管外有保温层，根据安装距离的大小和安装方式扒掉部分保温层，定位后保证两传感器在同一轴切面上，传感器务必在管道侧面安装，请勿安装再顶部或者底部（如图）。

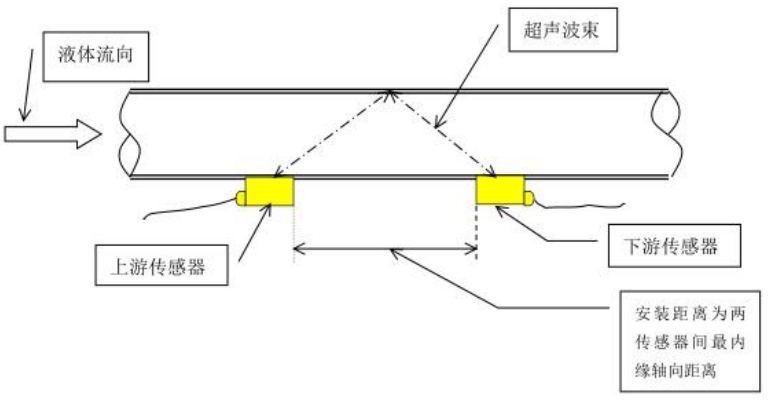

1.外缚式传感器 V 法安装示意俯视/顶视图（外径小于 200 毫米时此法）

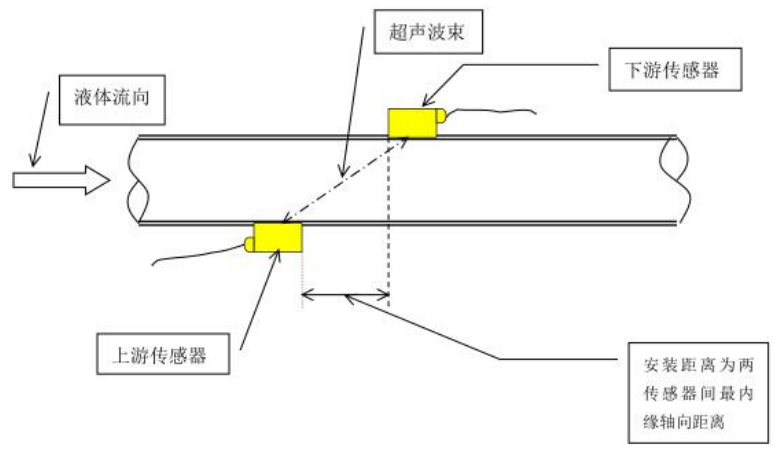

2.外缚式传感器Z法安装示意俯视/顶视图（外径大于200毫米时此法）。

实际测量中，因考虑管道内上部有气泡、下部有沉淀物，故应将探头装在管道的水平两侧，如果受空间限制，可在保证管内液体满管、无气泡的条件下垂直或有倾角地安装探头。

四、安装点的打磨：

金属管道需打磨，用角磨机或直板锉在安装点打磨出大于探头底面 1.5 倍面积左右的方形，以便移动探头调得zui好的测量信号。（PVC管不用磨擦净即可）打磨后要求：光亮、无楞、无锈点。

五：探头安装及调整：

探头底面均匀涂抹5-10毫米厚耦合剂（黄油即可，110度以上用二硫化钼）后把探头分别紧贴于管道打磨点处（保证探头底面与管道表面耦合良好，无气泡砂砾等杂质）并慢慢移动探头使MENU91时间传输比为100%（在97到103%均可）,MENU90信号强度质量均大于60（越大越好），标记好探头位置，将耦合剂擦净换为随机附带的密封剂, 传感器内灌满密封剂。

好了以上就是对外夹式超声波流量计安装简单介绍，如果还有什么问题，也可以联系我们，会为您一一解答。
