超声波明渠流量计如何测量DN300管道流量

近日一云南客户要测量在雨水井中，有两根DN300的管道，1根是进水管，1根是出水管。在管道中，还穿过了一根DN100的PVC管。现场管道水流情况：不是雨天不满管，最低可能没有水。如果是大雨天，可能满管。问安布技术有没有解决的方案，纵横联盟技术刘工给出客户用超声波明渠流量计测量的方案。

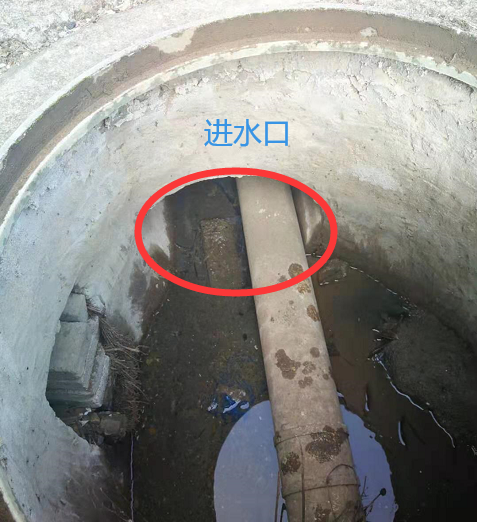

客户现场

测量方式：

①将整个圆形管道用水泥密封起来，只留中间一个矩形的出水口。

把DN300管道封闭，只留一个宽度150毫米，高度140毫米的矩形出水口。

②出水口做一个同样尺寸的矩形渠道，宽度150毫米，高度140毫米，长度300毫米。

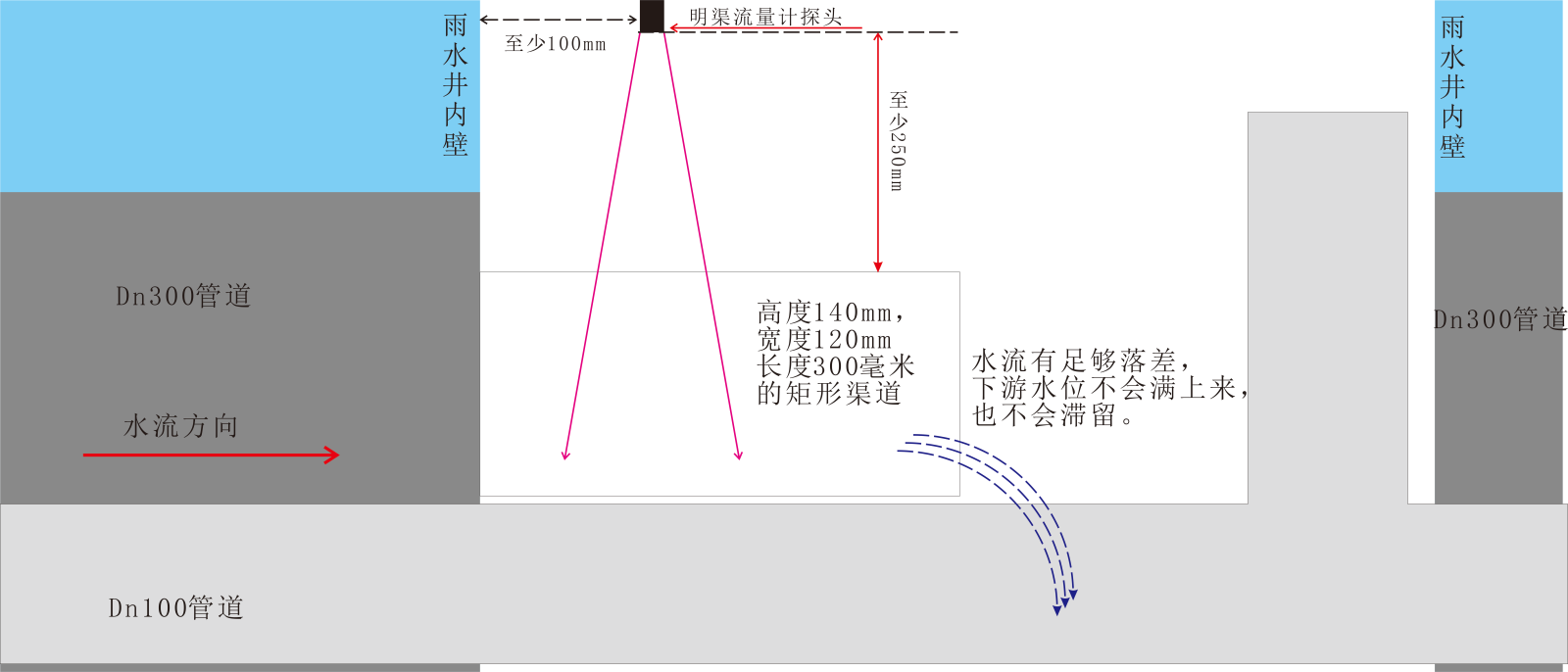

侧视图

③把《无堰槽明渠流量计》探头安装在渠道正中央的上方。距离雨水井内壁100毫米。

④《无堰槽明渠流量计》的变送器部分放在井外，探头通过电缆连接到变送器上。

⑤露天的太阳能供电系统给《无堰槽明渠流量计》变送器供电。

⑥在《无堰槽明渠流量计》变送器上设置渠道的宽度，高度，探头相对于渠道的高度。

⑦在《无堰槽明渠流量计》变送器上，就可以看到测量到的流量数据

如果您对超声波明渠流量计订购和怎样搭配堰槽还有疑问，可以联系纵横联盟的专业技术员为您答疑解惑。
