如何用超声波液位计原理的波形图判断故障原因

超声波液位计有个功能是能够看到现场反射回来的超声波的波形，通过回波的形状可以大致判断现场的故障原因。下面我给大家讲解一下。

进入回波图：先按住向上的按键不要放掉，再按住“SET”键，保持三秒钟就会出现回波图。

退出回波图：先按住向下的按键不要放掉，再按住“SET”键，保持三秒钟就会退出回波图。

探头跟金属的支架或者法兰连接的情况下，因为探头是在不断振动，这个振动可以传播到金属法兰上，再由金属法兰反射回来，叠在在探头上，从而形成一个较强的反射信号。会出现水池的水位只有3米，而超声波液位计上显示已经接近满量程了。

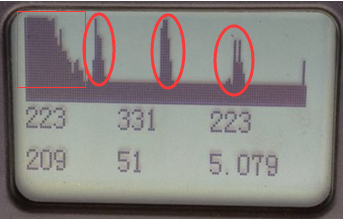

图1 共振形成的回波信号

在回波图形中，越靠近左边，就是越靠近探头的回波，越靠近右边就是离开探头越远的回波。

左图是现场拍摄回来的超声波回波图片，右图是比较图，在右图中我用方框框起来的部分是探头跟金属支架之间产生共振造成的。共振形成的波已经定格了，这样后面的反射波虽然很清晰，但是因为强度和宽度都没法跟共振形成的波比较，因此在超声波液位计上常常出现水池满了的情况。

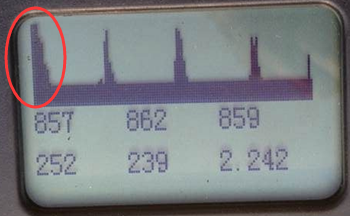

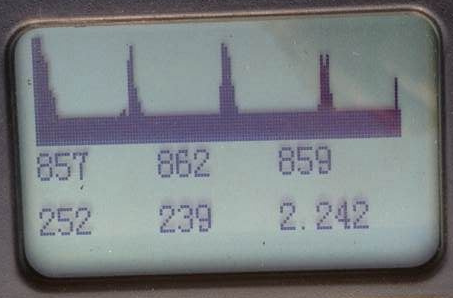

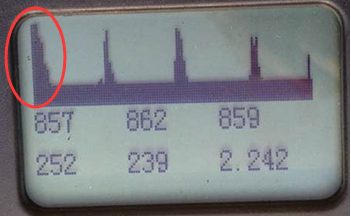

图2 解决了共振后的回波信号

在解决了共振问题后，紧靠着左边的回波比图1明显窄了很多，这个时候真实的回波就能够被超声波液位计识别出来了。
