49KHz超声波换能器信号强度测试过程
[点击量：4275][来源：杭州纵横联盟网络编辑部]
2014-08-09
为了让空气中超声波换能器测试有个统一标准，我们做了测试台。将换能器拧在法兰上，倒放在测试台中间。换能器后端用艾玛的测试版来驱动，在放大10倍的测试点上，用示波器来测量回波信号。

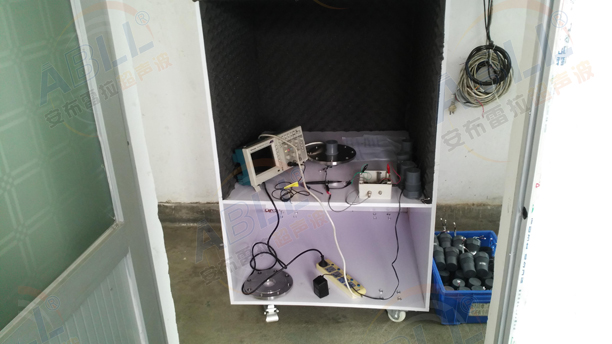

超声波换能器测试台 .jpg)
上图中超声波换能器发射面到测试台反射板之间的距离是1.70米。

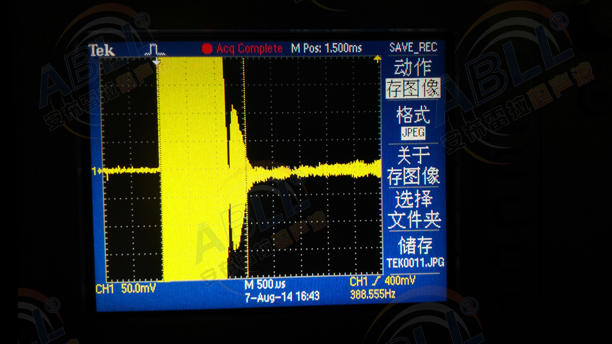

49Khz超声波换能器发射和接收信号

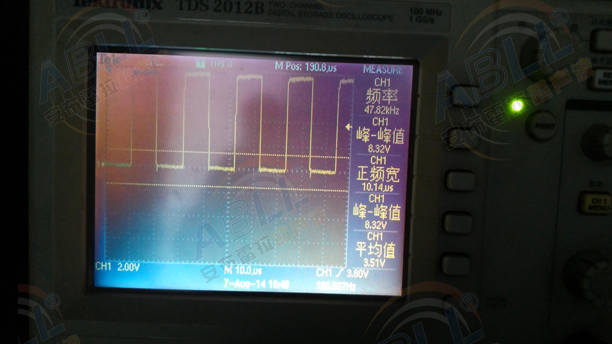

49Khz超声波换能器实际工作频率是47.8KHz

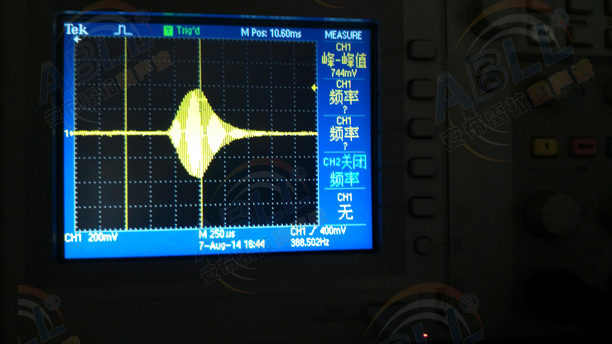

49Khz超声波换能器接收到的回波
在上图中接收到的脉冲信号，回波幅度有744mV。
