DYA-200-01B超声波燃气表换能器接收信号灵敏度测试
[点击量：4633][来源：纵横联盟技术部]
纵横联盟 2015-06-03
.jpg)
.jpg)
.jpg)
.jpg)
|
驱动电压 |
测试距离 |
纵横联盟 接收回波幅度 |
备注 |
|
纵横联盟 12 V |
5 cm |
纵横联盟 30 mV |
图 5 |
|
12 V |
纵横联盟 10 cm |
纵横联盟 18 mV |
纵横联盟 图 6 |
|
16 V |
5 cm |
42 mV |
纵横联盟 图 7 |
|
纵横联盟 16 V |
10 cm |
纵横联盟 24 mV |
图 8 |
|
24 V |
纵横联盟 5 cm |
61 mV |
图 9 |
|
24 V |
10 cm |
32 mV |
纵横联盟 图10 |
纵横联盟
.jpg)
纵横联盟

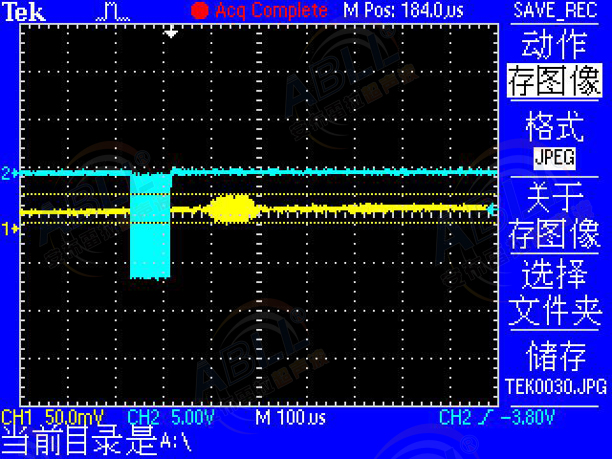

图 5 ：12V驱动5cm测试距离测试结果
纵横联盟
.jpg)
纵横联盟

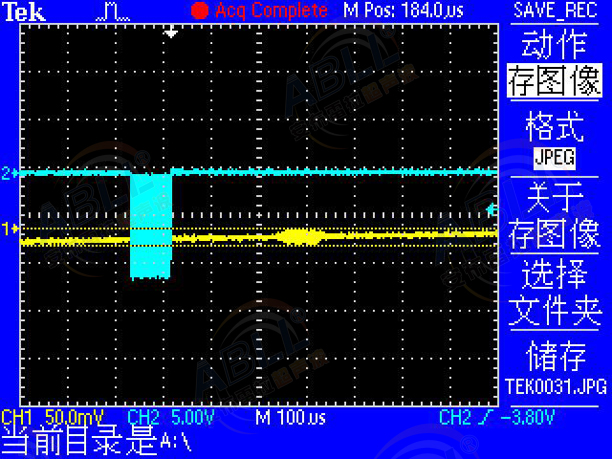

图 6 ：12V驱动10cm测试距离测试结果
.jpg)
纵横联盟

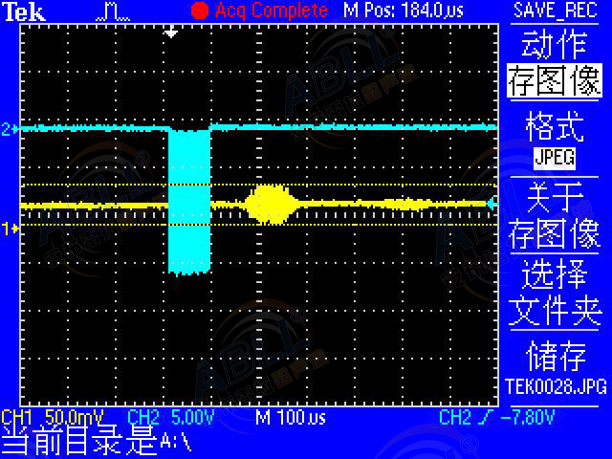

图 7 ：16V驱动5cm测试距离测试结果
.jpg)

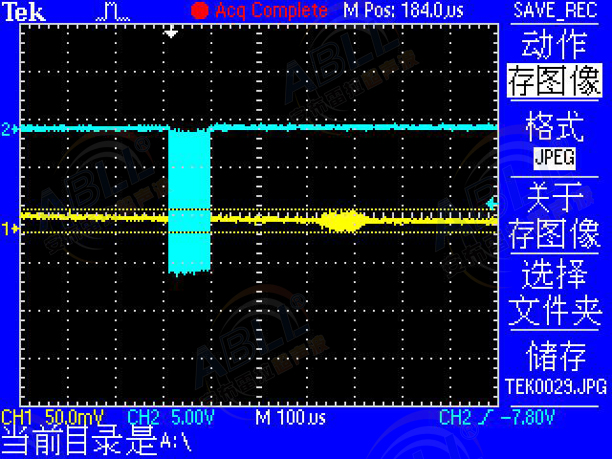

图 8 ：16V驱动10cm测试距离测试结果
.jpg)
纵横联盟

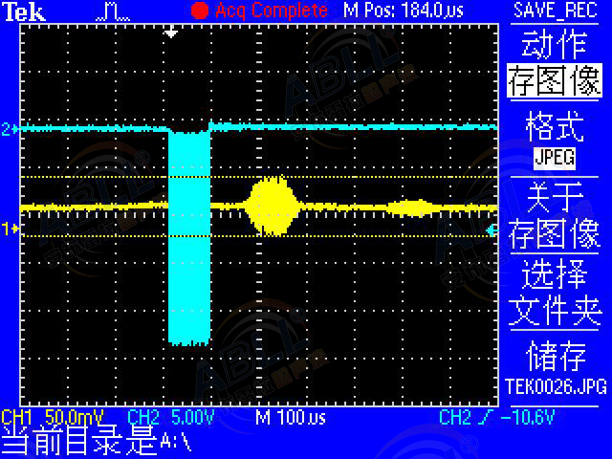

纵横联盟 图 9 ：24V驱动5cm测试距离测试结果
.jpg)
纵横联盟

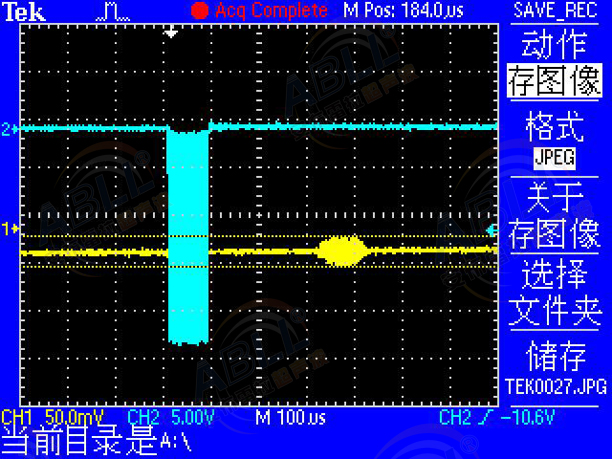

图 10 ：24V驱动10cm测试距离测试结果
纵横联盟
