DYA-200-01X超声波燃气表换能器测试报告
[点击量：3464][来源：纵横联盟技术部]
纵横联盟 2015-10-12
测试内容：3个01X型超声波燃气表专用换能器；
测试电路：
驱动脉冲：15个；
驱动电压：900Vpp；
测试方法：两个探头间距40cm，一个探头发射另一个接收；
放大电路：接收信号不经过放大电路直接与示波器连接；
测试结果：

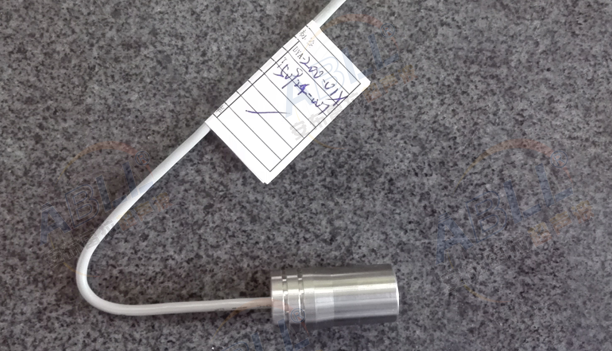

图1：探头实物

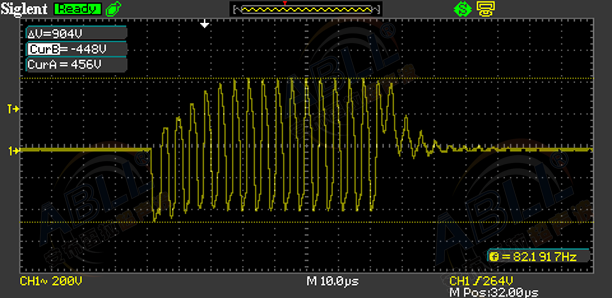

图2：探头驱动电压

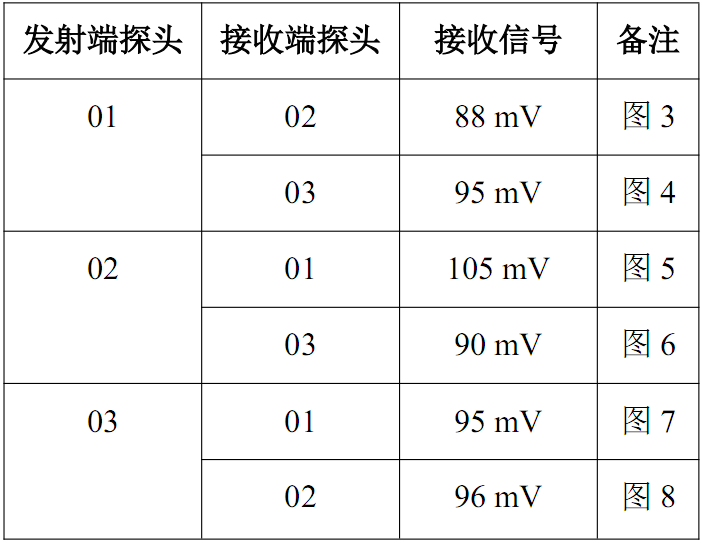

表1：探头一发一收测试结果
.png)

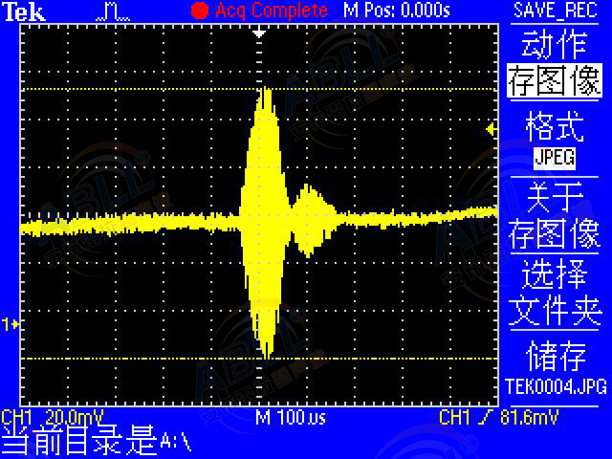

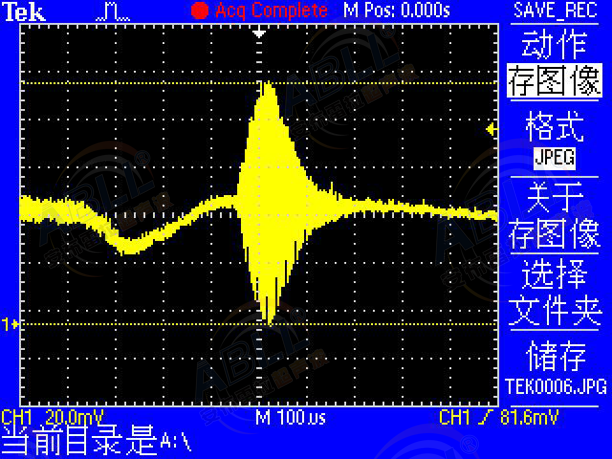

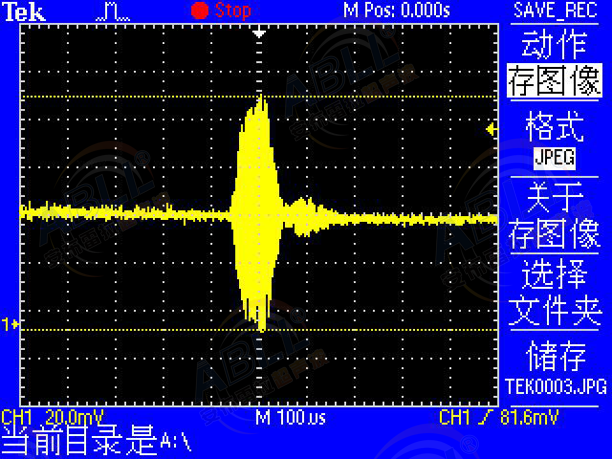

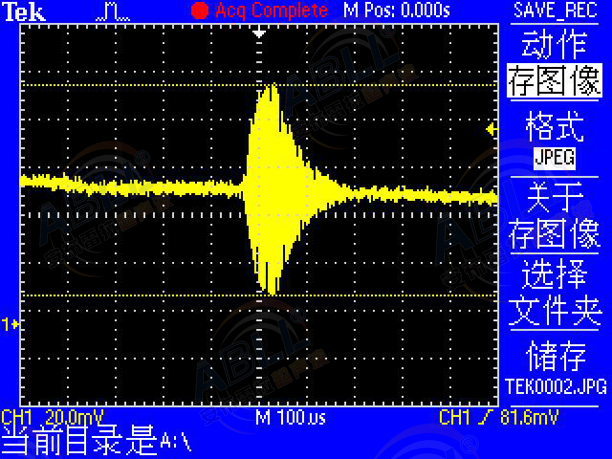

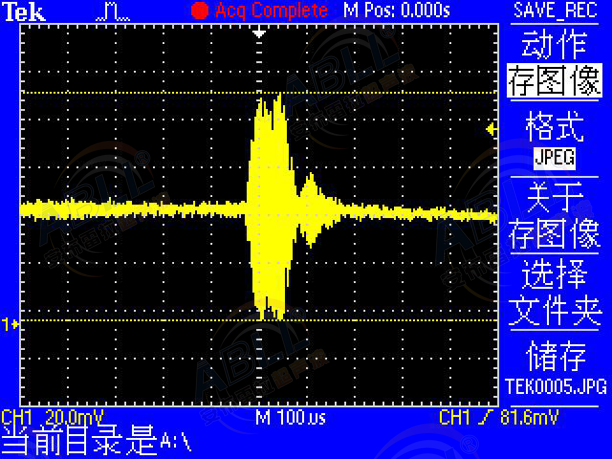

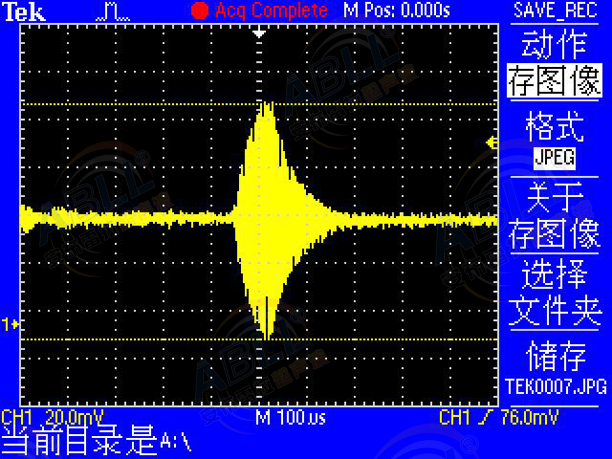

接收信号：
图3：1号探头发射2号探头接收
图4：1号探头发射3号探头接收
图5：2号探头发射1号探头接收
图6：2号探头发射3号探头接收
图7：3号探头发射1号探头接收
图8：3号探头发射2号探头接收
附录：探头导纳曲线

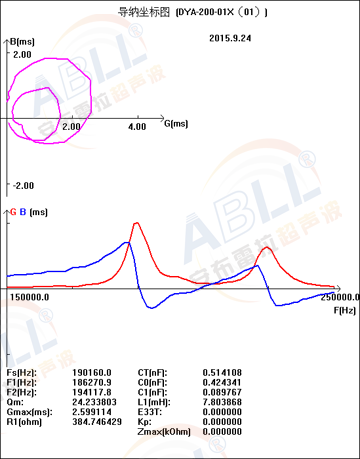

图2.1：1号探头导纳曲线
图2.2：2号探头导纳曲线

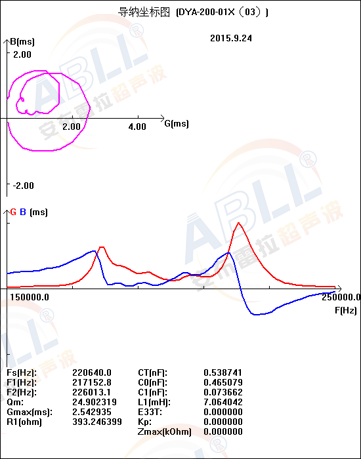

图2.3：3号探头导纳曲线
