测试内容：DYA-200-01Y超声波风速风向仪换能器性能；

      测试条件：①AIRMAR板、0.3m、15个脉冲、Echoｘ10；

纵横联盟       ②12V、16V、24V驱动，5cm、10cm距离接收，一发一收；

纵横联盟       导纳曲线：

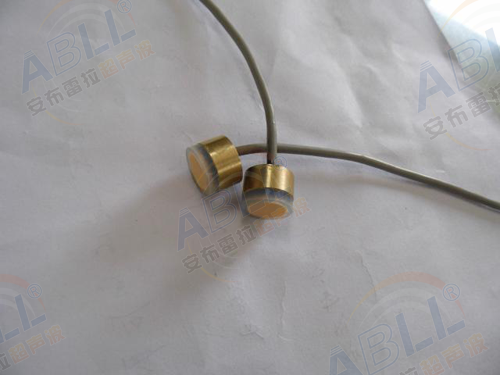

      换能器尺寸：直径14毫米，高度10毫米的圆柱体。

纵横联盟       测试结果：

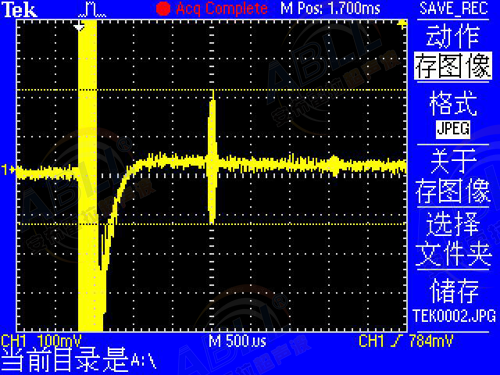

      ①、AIRMAR开发板发射15个脉冲驱动探头，探头自发自收，距离测试面0.3m，测试结果如下表1所示：

表 1 ：探头自发自收测试结果

      说明：自发自收是使用艾玛开发板做测试，接收到的信号已经放大了10倍。

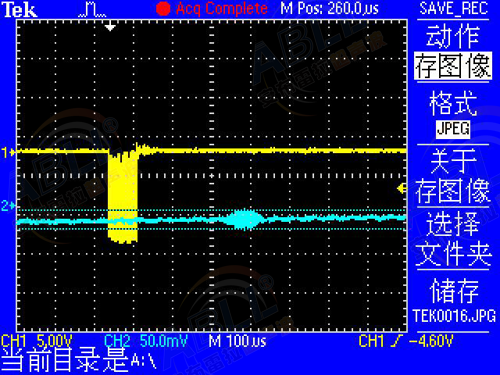

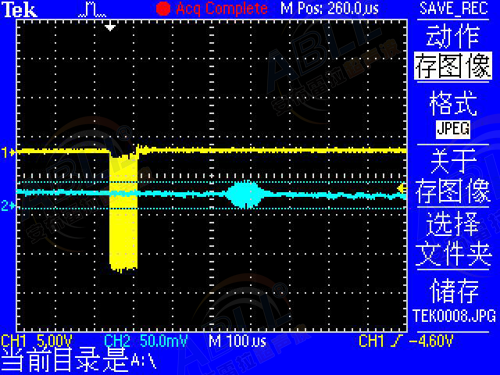

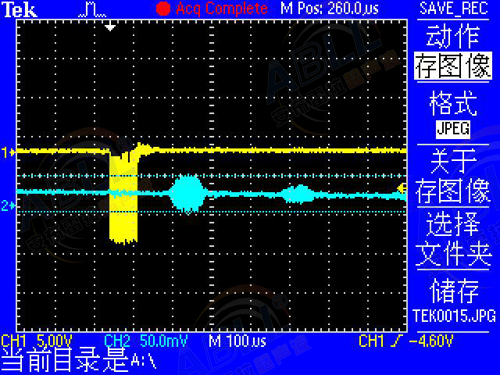

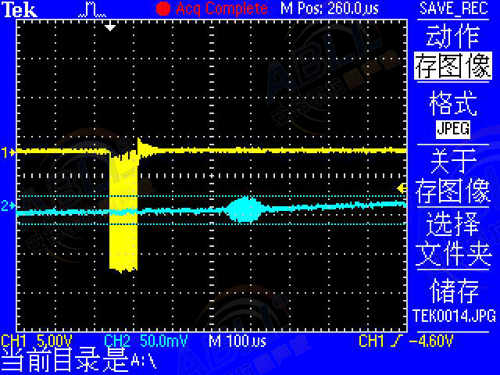

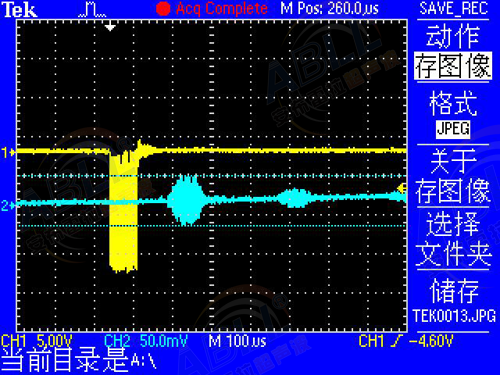

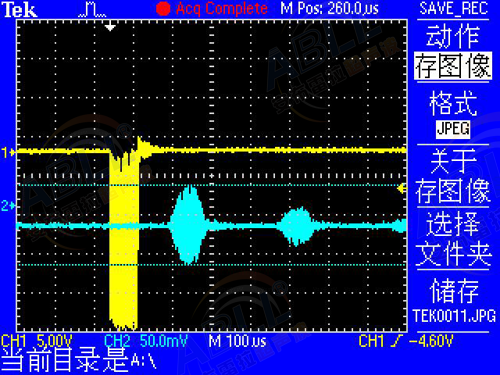

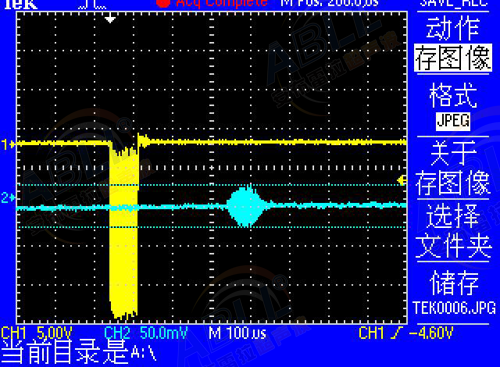

      ②、探头一个发射一个接收，三种驱动电压（12V、16V、24V），分别在5cm和10cm的距离测试，测试结果如下表2所示：

纵横联盟 表 2 ：探头一发一收测试结果

      说明：超声波燃气表换能器一个发射另外一个超声波燃气表换能器接收，接收到的信号是没有经过放大的原始信号。

      说明：超声波燃气表换能器一个发射另外一个超声波燃气表换能器接收，接收到的信号是没有经过放大的原始信号。

      附录：探头性能

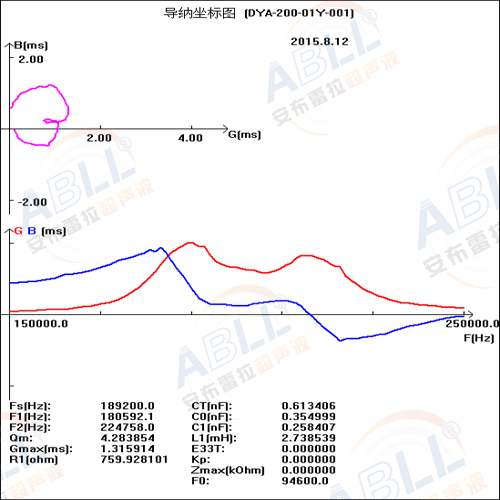

图2.1：DYA-200-01Y-001探头性能

图2.2：DYA-200-01Y-002探头性能

图2.3：DYA-200-01Y-003探头性能

纵横联盟 图2.4：DYA-200-01Y-004探头性能

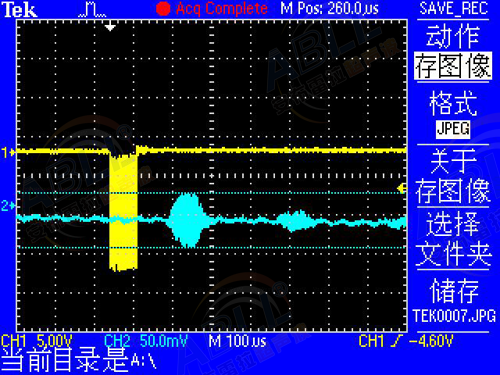

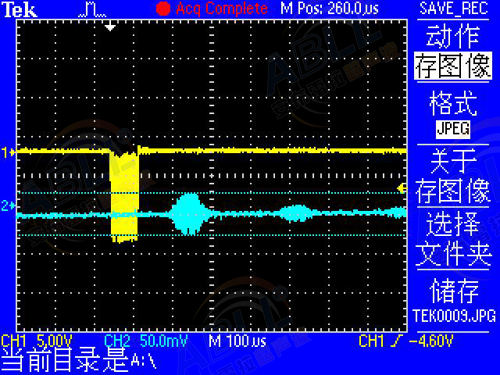

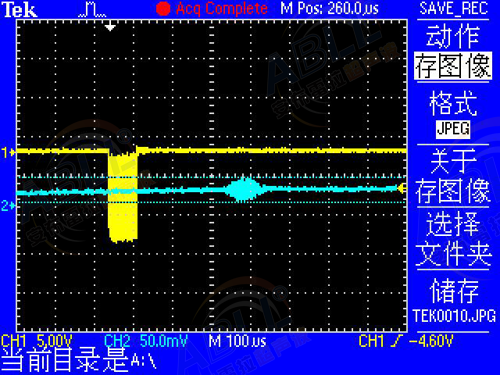

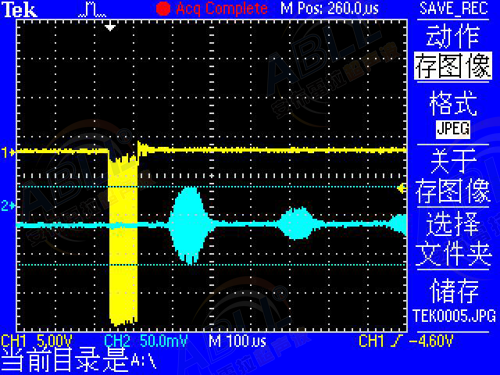

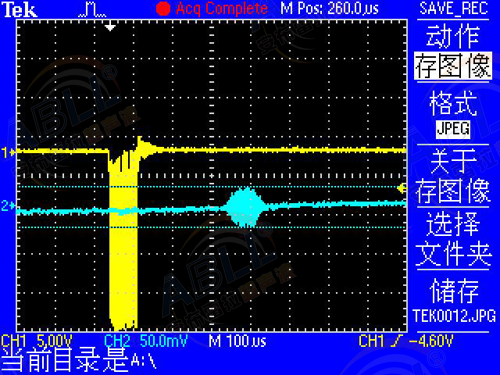

纵横联盟 图3.1：1号发射2号接收24V驱动5cm距离测试

图3.2：1号发射2号接收24V驱动10cm距离测试

纵横联盟 图3.3：1号发射2号接收16V驱动5cm距离测试

图3.4：1号发射2号接收16V驱动10cm距离测试

图3.5：1号发射2号接收12V驱动5cm距离测试

图3.6：1号发射2号接收12V驱动10cm距离测试

纵横联盟 图3.7：3号发射4号接收24V驱动5cm距离测试

图3.8：3号发射4号接收24V驱动10cm距离测试

纵横联盟 图3.9：3号发射4号接收16V驱动5cm距离测试

纵横联盟 图3.10：3号发射4号接收16V驱动10cm距离测试

纵横联盟 图3.11：3号发射4号接收12V驱动5cm距离测试

图3.12：3号发射4号接收12V驱动10cm距离测试
