超声波明渠流量计有一体式、分体式，分体式的仪表显示部分应安装在室内，如室内条件不好或必须挂在室外，应装在仪表防护箱内，避免日晒雨淋。

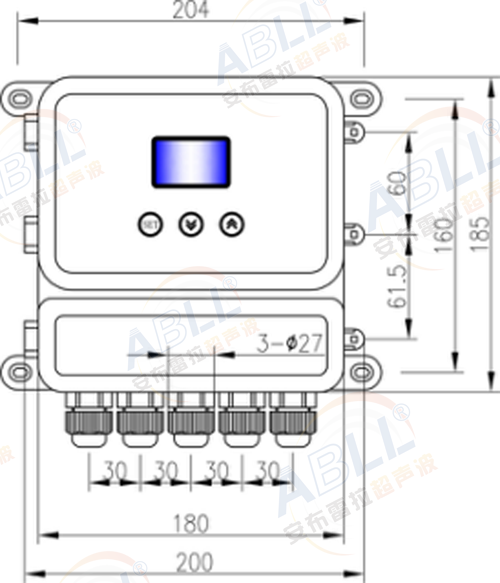

图1 分体超声波明渠流量计外形

        探头安装：超声波明渠流量计的探头可以直接安装在量水堰槽水位观测点的上方。探头发声的一面要对准水面。巴歇尔槽水位观测点在距喉道2/3收缩段长位置，三角堰、矩形堰在上游一侧，距堰板3～4倍最大过堰水深处。

图2 探头的安装方法

        量水堰槽安装：量水堰槽的中心线要与渠道的中心线重合，三角堰、矩形堰下游水位要低于堰坎；巴歇尔槽的淹没度要小于“巴歇尔槽参数”的临界淹没度。量水堰槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入量水堰槽。量水堰槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。

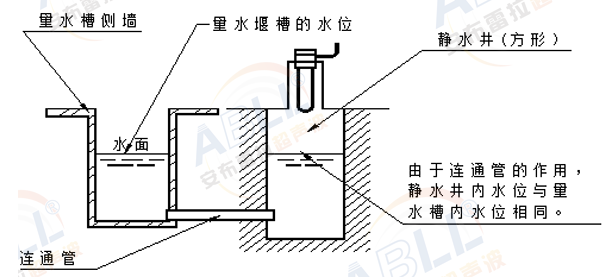

图3 静水井图
