超声波燃气表行业标准之“计量特性”

[点击量：7334][来源：纵横联盟技术部]

2015-08-31

由中华人民共和国住房和城乡建设部发布的《超声波燃气表》的计量特性。

5 计量特性

5.1 一般要求

5.1.1 燃气表应能通过通信接口与检测装置连接，测试开始和结束应能同步。

5.1.2 宜由检测装置产生启动测试信号。燃气表测试的响应(体积读数)应与采样时间同步，燃气表应延迟期测试的响应直到其接收到开始命令的下一个采样周期。

5.1.3 采样时间应与数据传输字符串启动同步。计时器应有足够的分辨率符合测量时间的规定。

5.2 计量原理

超声波燃气表计量原理参见附录B。

5.3 工作模式

燃气表应具有标准模式(正常采样)和测试模式(快速采样)，不同采样模式不应影响燃比气表的计量性能。标准模式和测试模式之间的平局误差之差不应超过

5.4 示值误差

5.4.1 不同等级的燃气表应符合表4规定的最大允许误差要求，误差曲线应符合表5规定。

表4 准确度等级与最大允许误差

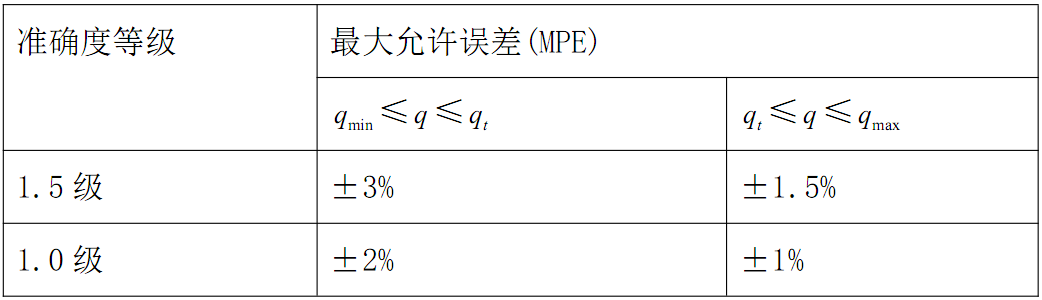

表5 误差曲线

5.4.2 在流量范围内，当各流量点的示值误差值符号相同时，1.5级燃气表的示值误差值绝对值不应超过1%；1.0级燃气表的示值误差值绝对值不应超过0.5%。

5.4.3 当制造商声明了更宽的环境温度范围时，声明的极限温度应替代-10℃和+40℃。

5.5 燃气-空气关系

当所有测试气体(包括空气)的示值误差符合表4及表5的规定时，空气可在后续试验中作为测试介质。燃气空气关系曲线见图1.

说明：

1--误差范围；

2--流量；

●--燃气误差；

♦--空气误差；

图1燃气-空气关系曲线

5.6 重复性误差

燃气表在

流量范围内，重复性误差不应超过相应准确度等级规定的最大允许误差绝对值的1/3.

5.7 压力损失

密度为1.2kg/m³的空气以流经受试燃气表时，压力损失应符合表6的规定。

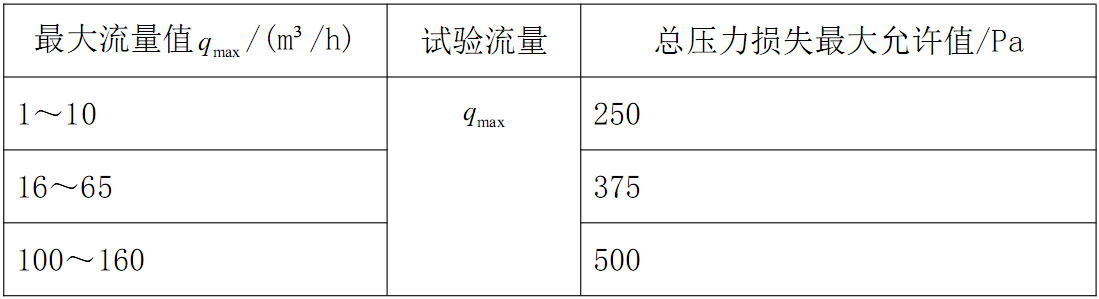

表6 压力损失最大允许值

5.8 零流量

流量为零时，燃气表显示及内部存储的累计流量均不应发生变化。

5.9 始动流量

燃气表始动流量应不大于0.25.

5.10 过载流量

在经受的过载流量后，示值误差仍应符合表4规定的MPE。

5.11 脉动流量

燃气表在标准模式的采样周期应不超过2s。采用更长采样周期时，制造商应保证在脉动流或不稳定流的情况下不应影响到燃气表的计量性能。

5.12 环境适应性

5.12.1 安装影响

在安装影响试验下，所有流量点的平均误差应符合表4的规定，并且每个流量点的平均误差之差应不超过MPE的1/3。

5.12.2 温度影响

在允许的工作温度范围内，燃气表示值误差应符合表4的规定，误差曲线应符合表5的规定。

5.12.3 污染物影响

在进行污染物影响试验后，燃气表压力损失应不超过275Pa。1.5级燃气表的平均误差应不超出±3%，误差偏移应不超出±2%；1.0级燃气表的平均误差应不超出±1%，误差偏移应不超出表4中MPE的1/3。

5.13 耐久性

在耐久性试验过程中及完成后，所有受试燃气表示值误差应符合表4的规定，压力损失应符合5.7的规定，密封性应符合6.3.2的规定。

杭州纵横联盟——超声波燃气表换能器生产厂家，如果你对以上超声波燃气表感兴趣或者有疑问，请点击联系我们的在线客服:QQ：2403408812，或致电：400—0077—075。纵横联盟——你全程贴心的采购顾问。

希望纵横联盟提供的燃气表的计量特性能给正在研发超声波燃气表的你们一些帮助，也希望纵横联盟的超声波燃气表换能器能助力于你们把超声波燃气表研发成功！
