超声波液位计在强波浪情况下测量液位为啥不行

[点击量：4725][来源：纵横联盟技术部]

纵横联盟 2014-02-25

近日我来到华能上海石洞口第一电厂纵横联盟，客户现场的污水泵站，用了我们4台一体式超声波液位计。4号泵的这台平时测量都很好，就是泵开启抽水后，水位下降了，但是超声波液位计测量的液位不变化，只有水泵停止后，超声波液位计才变化。

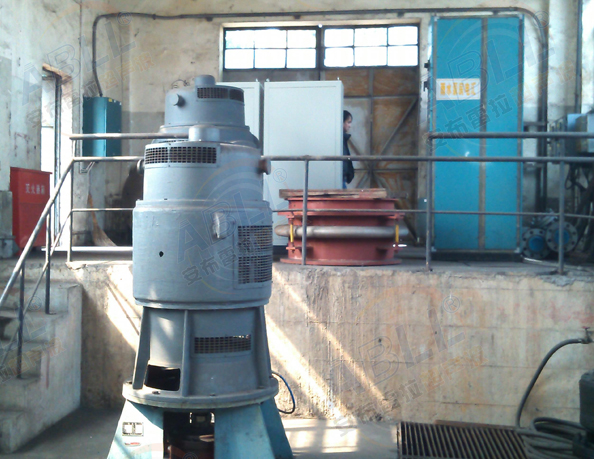

我们到现场后，让客户开启水泵，看到了客户所描述的现象。现场是一台155KW的水泵。

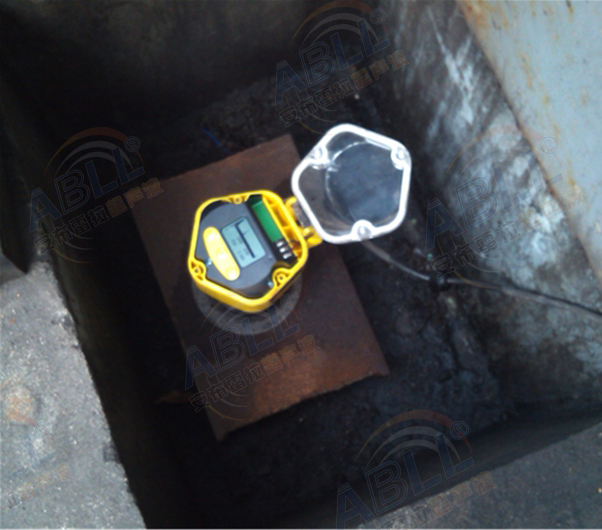

水泵前面是一个带水泥盖板的水池，在进水通道上凿开水泥板装了一台超声波液位计。整个量程是7.5米，超声波液位计量程是10米的。

黄河 HHYX超声波液位计

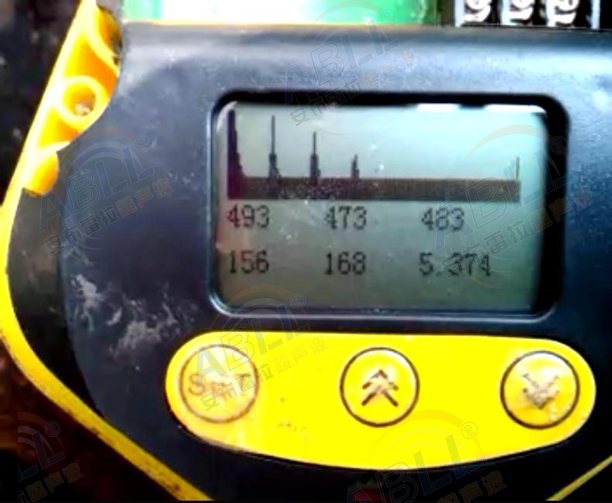

我们在现场，听到水泵启动的时候，声音非常大，而且有水雾从探头周围的缝隙中飘出来，好像瀑布冲击下产生的雾气一样。在水泵启动之前，超声波液位计上的回波信号非常清晰，信号也很强，详见下图。

超声波液位计回波曲线图

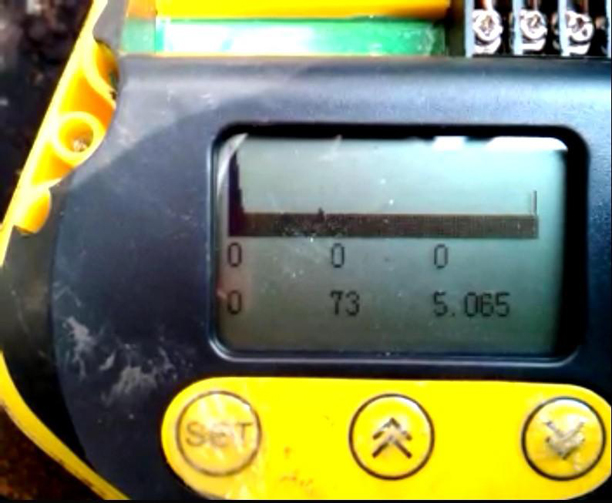

等到水泵启动，听到底下传来隆隆的搅拌的声响，看到水雾升起来，超声波液位计上的水位反射信号就几乎没有了。

超声波液位计回波曲线图

然后超声波液位计一直保持到5.06-5.10米，直到水泵停止工作，超声波液位计上的水位反射信号才出现，超声波液位计才显示出正确的测量值。

因为超声波测量水位，是超声波从探头发射出去，达到水面再被反射回来，探头接收到水面反射的回波，才判断出水位的高低。在这个现场，因为超声波液位计安装的位置离水泵太近，155千瓦水泵抽水的时候，产生巨大的涡流、漩涡和浪花。超声波液位计发射出去的超声波，全部被衰减了，超声波液位计接收不到反射的回波，就一直保持在水泵启动时候的水位高低。

这个现场要解决，首选方式是把超声波液位计改一个安装地点，避开水泵产生的巨大漩涡和波浪。如果没有方法可以避开，就要选择更大量程的超声波液位计来测量，比如：用20米量程的超声波液位计来测量，因为功率加大了，有可能能够测量到波浪下反射的信号。
