导波雷达液位计测量甲苯为什么老是数据跳动

[点击量：4927][来源：纵横联盟技术部]

纵横联盟 2014-09-06

客户现场用了我们一批导波雷达液位计，其中一台是测量甲苯的，编号109，罐子高度5米，直径3米，跟旁边一个同样高度的罐子是连同的。当有槽罐车过来送甲苯的时候，甲苯先从槽罐车打到109的罐子里面，109的罐子会通过管子靠自身的压力把甲苯输送到旁边的102罐子。

109罐子在安装导波雷达液位计后，出现一个情况：就是显示的数据会在实际液位和4.5米、4.7米之间波动。

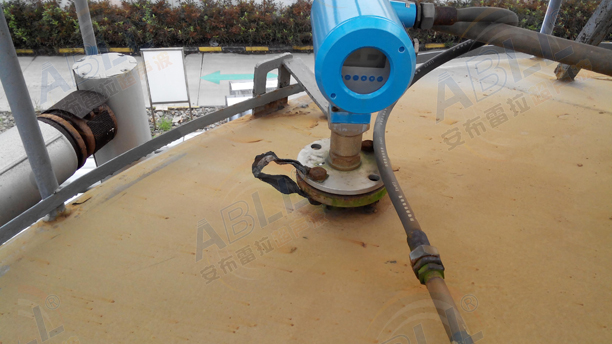

导波雷达液位计使用现场图

开始是怀疑罐子内在4.5米-4.7米附近有管道、加强筋等障碍物。打开罐子后，从法兰下去的1米之内，导波雷达液位计的缆绳周围0.4米内没有任何障碍物。

然后把缆绳拉上来测量了一下长度，离罐子底部还有10厘米左右，没有碰到罐底或者罐壁。于是就把导波雷达液位计恢复原样，法兰安装好。

接下去就是用电脑+Hart 猫跟导波雷达液位计通讯，通过专用软件查看，看到了缆绳周围的回波图，请看下图：

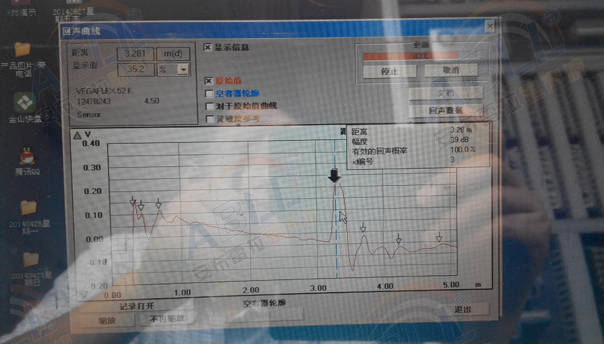

回声曲线图

在回声曲线图中，左边是靠近法兰的。在法兰往下有3个回波信号，并且强度比较高，这就是造成雷达测量的数值在实际液位和4.5,4.7米之间跳动的原因，我用“空容器轮廓”菜单，对法兰开始往下1.2米内的回波进行了存储，这样导波雷达液位计就不会把这个范围内的虚假回波信号当做真实的回波信号。
