测试内容： DYAL-200-01F款换能器测试；

　　测试条件：

纵横联盟 　　带载驱动电压：12V、16V、24V、90V；

纵横联盟 　　驱动脉冲个数：15个；

　　测试方式：100毫米间距，一发一收测试；

　　接收信号：不经过电路处理，直接连接到示波器显示。

　　一、DYAL-200-01F型换能器：

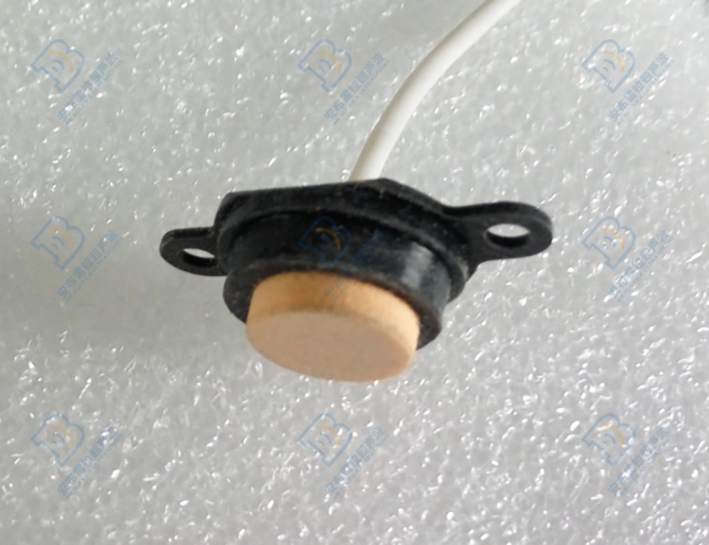

图1-1：DYAL-200-01F型换能器实物

纵横联盟 表1.1：DYAL-200-01F型换能器一发一收测试结果

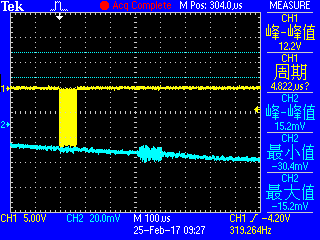

图1-2：12V驱动换能器信号

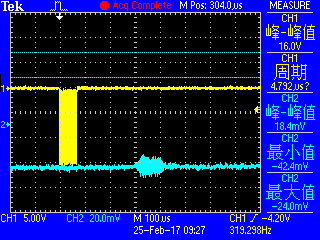

图1-3：16V驱动换能器信号

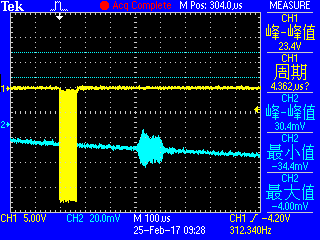

图1-4：24V驱动换能器信号

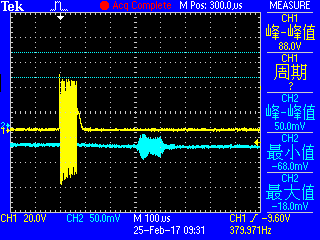

图1-5：90V驱动换能器信号

　　二、 结果说明：

表5：换能器一发一收测试结果

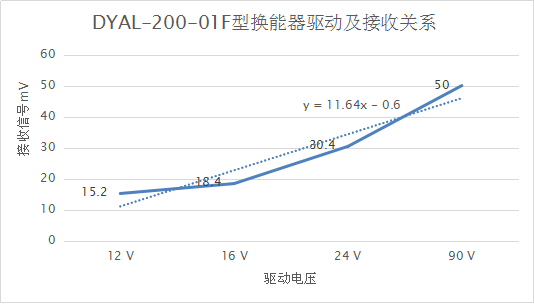

　　DYAL-200-01F型超声波燃气表换能器纵横联盟驱动电压与接收信号关系图：

图5-1：DYAL-200-01F型换能器驱动及接收关系

                                如果您对我们的超声波换能器感兴趣，您可以随时联系我们的在线客服。
