料仓上安装高原系列26G雷达料位计对接管有什么要求

[点击量：4244][来源：纵横联盟技术部]

2014-05-19

在火电厂或者热电厂现场，都有石灰粉料仓和粉煤灰料仓。最近十年来，在料仓上普通使用雷达料位计测量，因为不接触被测的固体，安装也比较方便。我们在绍兴的龙德热电看到现场客户的安装，有一点不符合要求。所以拍了图片放在网上，跟大家说说。

现场接管长度

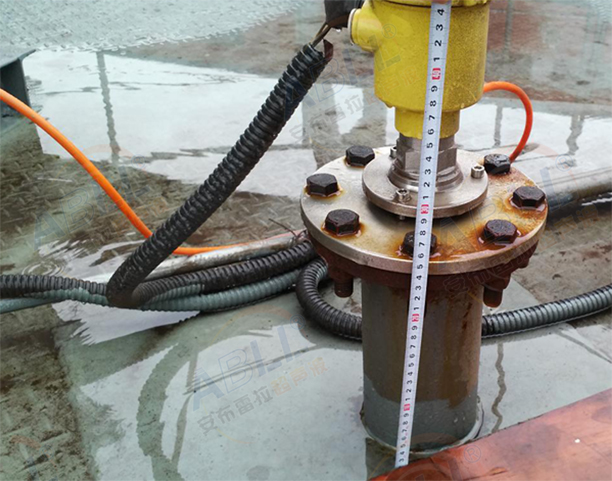

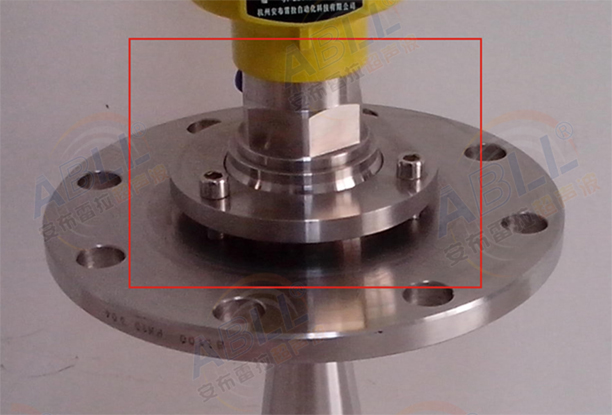

图中接管长度是240mm，我们GY-6905雷达料位计的喇叭口长度是260mm。因为料位都不会是一个平面，所以我们的雷达料位计都配备了万向法兰，这样在现场可以转动法兰，让雷达料位计的喇叭口对准被测量面，可以让反射的信号达到最强。

现场的接管+法兰的总高度到了240mm，这样喇叭口虽然露出了接管底部，但是接管太高了，万向节法兰转动的角度很小，这样万向节就没法发挥他的作用。

因此一般料仓上的安装接管+法兰的总高度要控制在150mm以内。
