史上最直白的农田水利太阳能明渠流量计安装说明

[点击量：4255][来源：]

2015-03-25

随着国家对农业水利建设的大量投入，太阳能明渠流量计也被广泛应用在农田灌盖上，以下就是纵横联盟超声波根据现场要求制作出的农田水利太阳能明渠流量计安装说明。

一、渠道制作说明

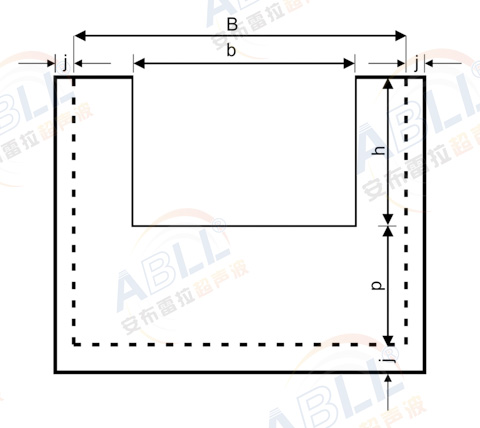

图1 渠道正视图

1.材质：水泥

2.矩形出水口顶部要平直、光滑；

3.图纸中“j”为安装时嵌入渠道侧面和底部的深度，这个不是一个固定值，根据现场情况确定嵌入的深度。

4.图纸中各个字母的含义

图中：b=堰槽口宽度；B=上游渠道宽度；h=液位高度；p=堰壁高度；

图中：b=250mm时；其他参数是B=500mm；h=250mm；p=100mm；

图中：b=500mm时；其他参数是B=800mm；h=300mm；p=150mm；

图中：b=750mm时；其他参数是B=1000mm；h=550mm；p=200mm；

图中：b=100mm时；其他参数是B=1500mm；h=500mm；p=200mm；

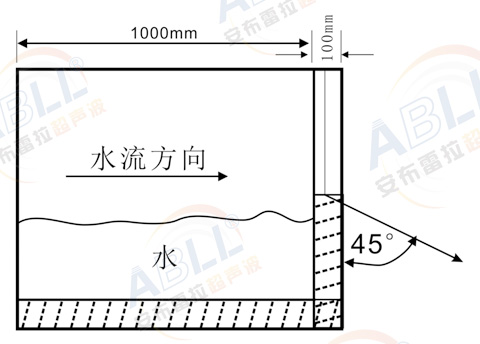

图2 渠道侧视图

5.渠道出水口的挡板，要做个向下的45°斜角，可以让水自然下流。

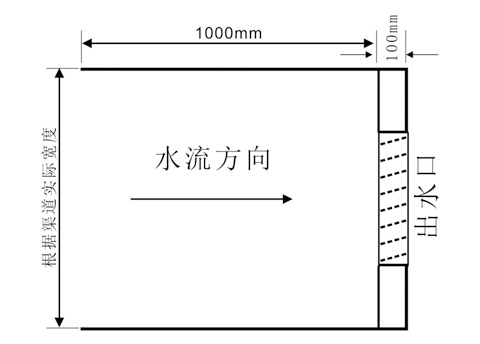

图3 渠道俯视图

一、农田水利超声波明渠流量计安装

农田水利超声波明渠流量计是分体式的，在上游装一个传感器，在下游装一个传感器。上游传感器安装要距离出水口0.5米远，下游传感器安装要距离出水口1.0米以上。

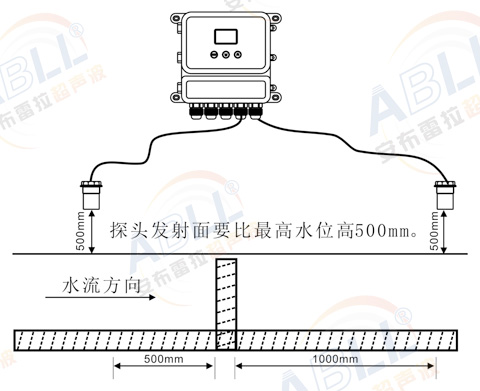

图4 2个传感器安装位置

纵横联盟二、整体安装示意图

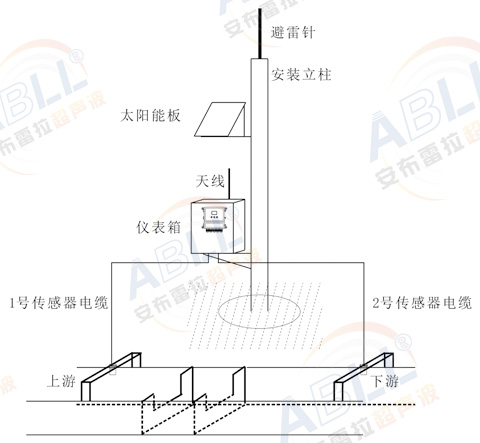

图5 整体安装图
