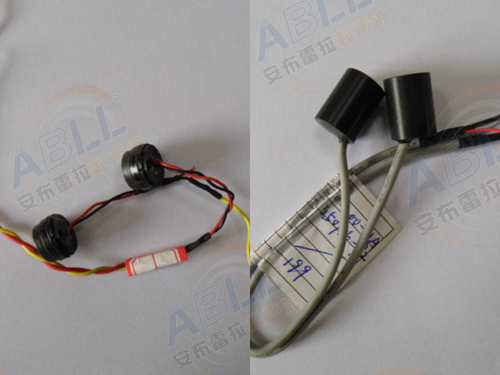

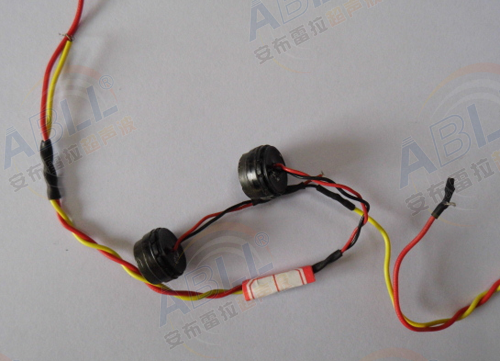

测试内容：两个日本AiZi超声波燃气表换能器；

      测试条件纵横联盟：①、AIRMAR开发板驱动，0.3m，15个驱动脉冲，

      Echoｘ10接收；

      ②、AIRMAR开发板驱动，5cm、10cm一发一收，15个驱动脉冲；

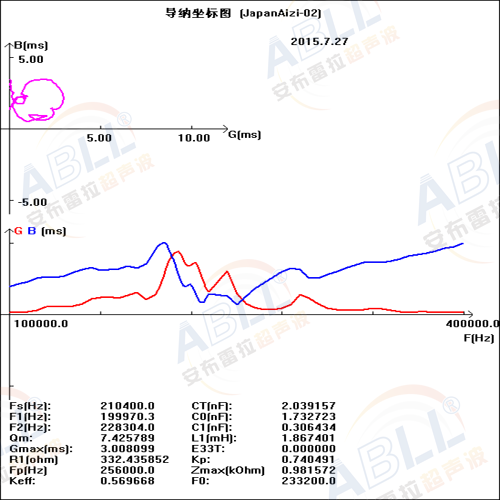

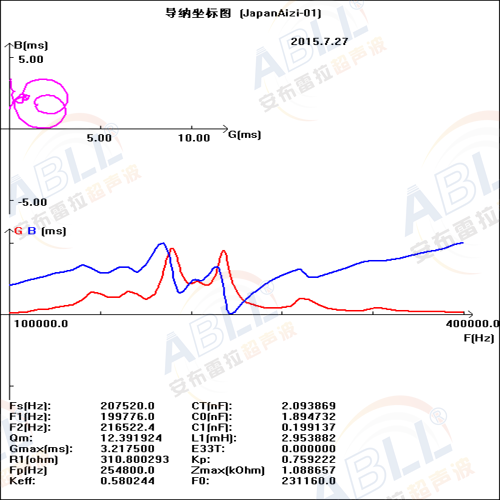

      导纳曲线：

      测试结果：

      根据测试条件，测试两个日本爱知AiZi相关超声波燃气表换能器性能：

      A)、两款超声波燃气表换能器用AIRMAR开发板驱动，250VPP发射电压，0.3米测试距离，超声波燃气表换能器纵横联盟自发自收，性能比较结果如下表3所示：

      表3：两款超声波燃气表换能器自发自收性能比较

      说明：自发自收是使用艾玛开发板做测试，接收到的信号已经放大了10倍。

      B)、两款超声波燃气表换能器用AIRMAR开发板（250Vpp）驱动，5厘米和10厘米测试距离，超声波燃气表换能器一发一收，性能比较结果如下表4所示：

      表 4：两款超声波燃气表换能器一发一收性能比较

      说明：超声波燃气表换能器一个发射另外一个超声波燃气表换能器纵横联盟接收，接收到的信号是没有经过放大的原始信号。

纵横联盟       附录：

       A)、两款超声波燃气表换能器用AIRMAR开发板驱动，250VPP发射电压，0.3米测试距离，超声波燃气表换能器自发自收，性能比较结果如下表3所示：

      表3：两款超声波燃气表换能器自发自收性能比较

纵横联盟     说明：自发自收是使用艾玛开发板做测试，接收到的信号已经放大了10倍。

    B)、两款超声波燃气表换能器用AIRMAR开发板（250Vpp）驱动，5厘米和10厘米测试距离，超声波燃气表换能器一发一收，性能比较结果如下表4所示：

表 4：两款超声波燃气表换能器一发一收性能比较

    说明：超声波燃气表换能器一个发射另外一个超声波燃气表换能器接收，接收到的信号是没有经过放大的原始信号。

    附录：

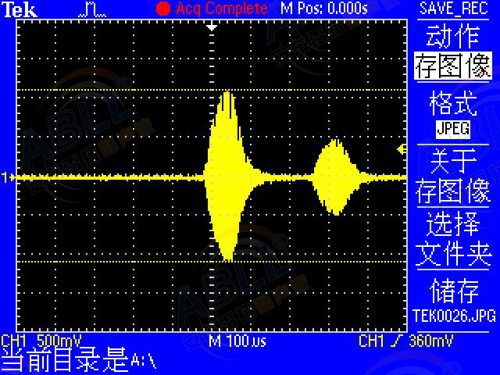

图4: 01号超声波燃气表换能器自发

图5: 02号超声波燃气表换能器自发

图6: 超声波燃气表换能器一发一收（5cm)

图7: 超声波燃气表换能器一发一收（10cm)

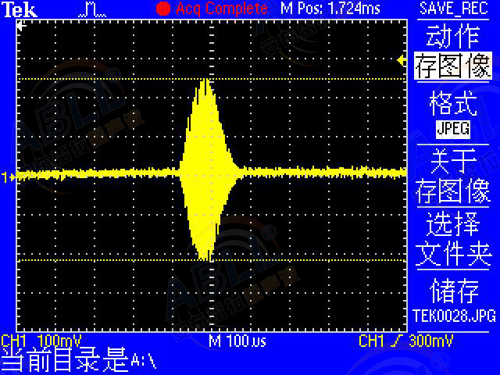

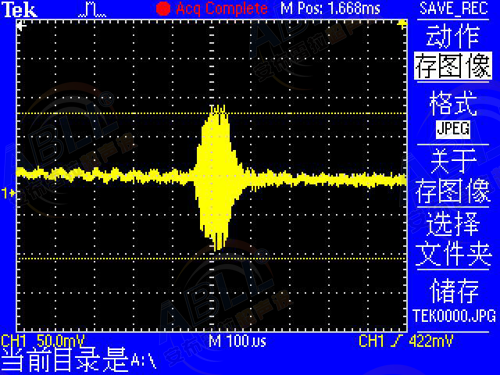

图8: 01A-032超声波燃气表换能器自发自收回波幅度

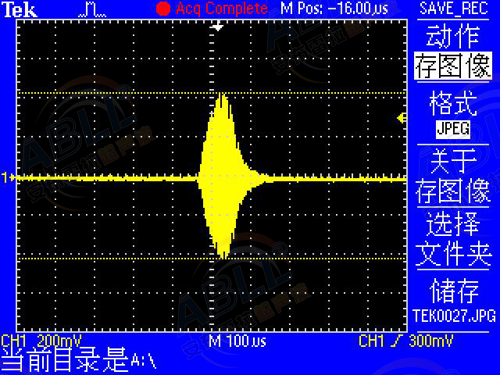

图9:  01A-024超声波燃气表换能器自发自收回波幅度

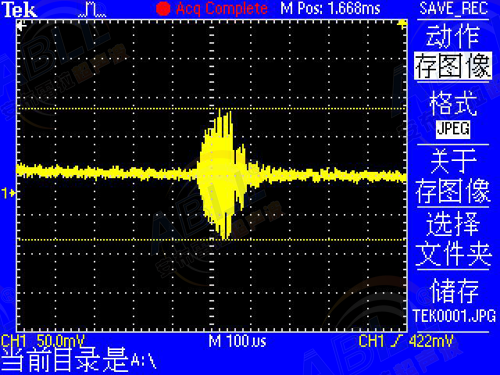

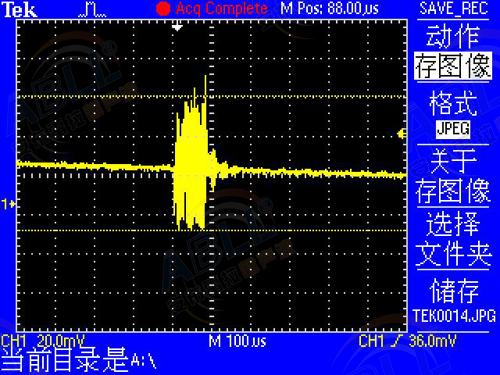

图10: 01A超声波燃气表换能器一发一收（5cm距离）接收幅度

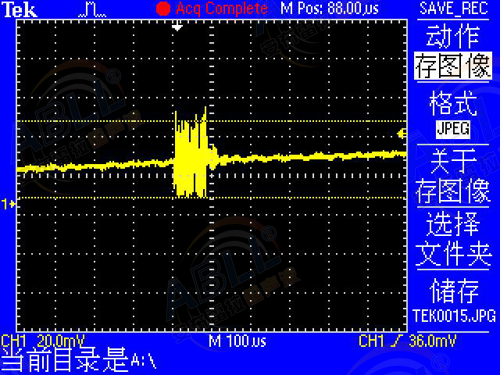

图11: 01A超声波燃气表换能器纵横联盟一发一收（10cm距离）接收幅度
