在大量蒸汽环境下如何选用雷达液位计

[点击量：9478][来源：纵横联盟技术部]

2014-01-24

雷达因为测量不受温度、压力的影响，在工业环境中被广泛使用。因为工业现场的工况有很多，有一种工况就是在罐子内有大量的蒸汽，造成雷达测量不准，或者不稳定。

在有大量蒸汽的环境中，如果是敞口的水池、罐子，就是蒸汽大也不会影响到雷达的测量。只有在密闭的罐体内，大量蒸汽才会对雷达的测量产生影响，因此我们现在都以密闭的罐体或者料仓来讨论。

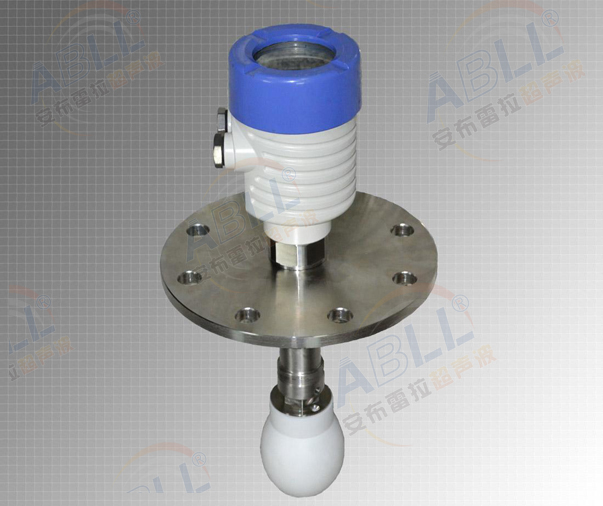

一、首先选择水滴形天线的高频雷达液位计或者水滴形天线的高频雷达物位计。频率：26GHz。

水滴形天线的结构，就适合于在蒸汽大，结露厉害的场合。他能够在蒸汽大的场合很好地工作。连接方式为DN100的法兰。

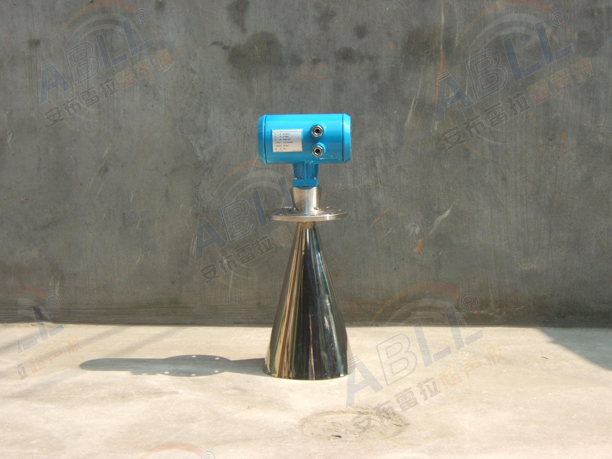

二、没有水滴形天线的情况下，如果是非接触式测量，在高频雷达液位计和低频雷达液位计之间，要选择低频雷达液位计。

低频雷达频率低，他对蒸汽的穿透性能要好于高频雷达，同样的量程下，就要选择低频雷达来测量。我们就在蒸发罐、蒸汽加热罐内，多次应用低频雷达来测量。

如果罐体的高度比较小的话，要注意：低频雷达的盲区有0.5-0.6米，会比高频雷达0.3米的盲区要大。

如果罐子内还会抽真空，或者有搅拌，那就建议加装导波管，雷达装在导波管内，通过导波管来测量罐内液体的高度。

三、如果出于成本考虑，可以选择导波雷达液位计。

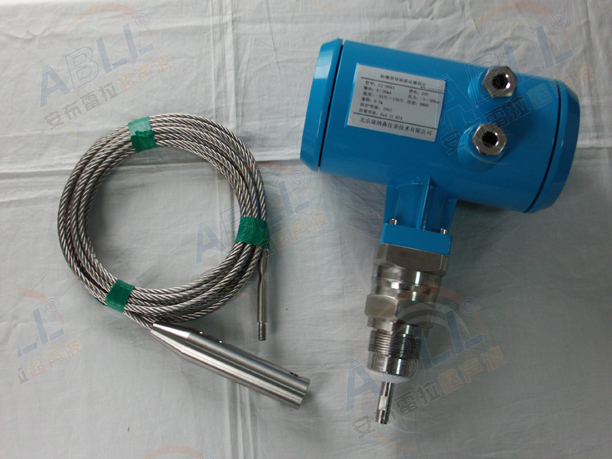

导波雷达液位计是接触式测量，用缆绳或者金属杆跟被测量液体直接接触，电磁波是在缆绳上传播，蒸汽对测量不产生影响。

使用导波雷达液位计要注意几个事情。

1.液体会不会挂料很厚，或者结晶。

如果只是像菜油那样挂料，在缆绳上有几个毫米的厚度，不会影响测量。如果是有几个厘米的挂料厚度，会影响测量，形成一个虚假反射目标。

如果液体因为温度变化会结晶，要注意结晶厚度，在缆绳上几个毫米的结晶不影响测量，结晶厚了，也会形成一个虚假反射目标。

2.有搅拌吗？

如果是搅拌，因为搅拌所带来的旋转力，会将缆绳拉向螺旋桨，就是杆式导波雷达，时间长了，杆子也会被旋转力拉弯。在这样环境下不建议用导波雷达，如果一定要用，请加导波管，把导波雷达放在导波管内测量。避免搅拌产生的影响。

3.罐子高度是不是很低。

如果是高度1米-1.5米这样的小罐子，那就不要选水滴形天线高频雷达，也不要选低频雷达。要选用导波雷达中的同轴导波雷达，用DN50-DN100的法兰连接，能够解决小罐子里面雷达盲区对测量的影响。
