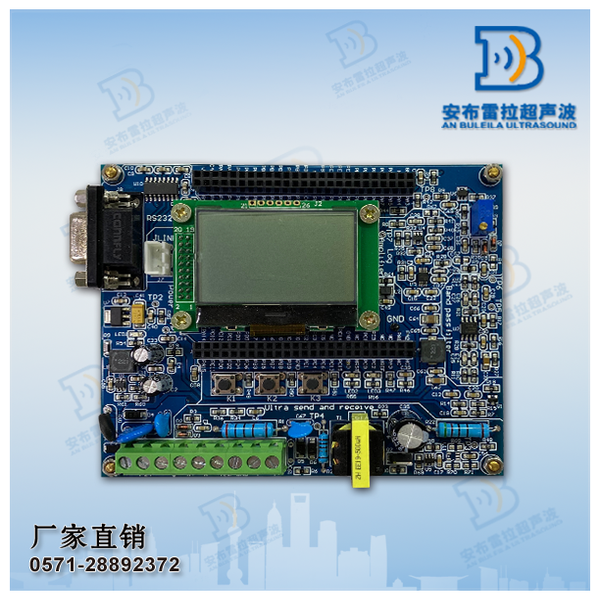

超声波水下通迅开发板 >>返回
超声波水下通讯开发板、超声波水声通信开发板，应用于水下通讯、水下数据传输、水下控制。数据传输速率为每秒钟30bit～300bit。
目前正在使用的客户有：厦门大学、桂林大学、上海复旦大学、成都电子科大、解放军信息学院、哈工程、大连海事学院、国家海洋局。 -
详细说明
一、技术参数
| 名称 | 超声波水下通讯开发板、超声波水声通信开发板 |
| 型号 | DY-KFB |
| 通讯距离 | 根据传感器以及水中环境确定 |
| 工作电压 | 24VDC |
| 显示分辨率 | 0.01米 |
| 工作温度 | -5～60℃ |
| 适用范围 | 应用于水下通讯、水下数据传输、水下控制。 |
二、应用范围
超声波水下通讯开发板、超声波水声通信开发板，应用于水下通讯、水下数据传输、水下控制。数据传输速率为每秒钟30bit～300bit。
目前正在使用的客户有：厦门大学、桂林大学、上海复旦大学、成都电子科大、解放军信息学院、哈工程、大连海事学院、国家海洋局。
三、安装说明
图1 产品的安装图
四、开发板使用说明
.jpg)
纵横联盟 2.三芯的超声波换能器跟开发板接线
只要超声波换能器信号线中的红色线接“发送”这里的中间端子，黄色线接“发送”这里的右边端子，白色线接“发送”这里的左边端子。
.jpg)
3.三芯的超声波换能器跟开发板接线
纵横联盟 只要超声波换能器信号线中的红色线接“发送”这里的中间端子，黑色线接“发送”这里的右边端子，白色线接“发送”这里的左边端子。
.jpg)
五、开发板波形查看说明
纵横联盟 1.开发板上示波器测量点
开发板连接上换能器后（水声换能器需放在水中测量），调整好换能器发射面与被测量物体的距离，固定好换能器后，可用示波器在图1所示测量点1（R43，对应原理图中运放的第二级输出）处测得经带通滤波电路处理后的回波信号，在测量点2(R69)处测得单片机AD采样信号。
.jpg)
纵横联盟 2.以开发板连接35KHZ空气中换能器为例，下图是在测量点1测得的波形。示波器屏幕上中间为回波信号。
.jpg)
纵横联盟 3.以开发板连接35KHZ空气中换能器为例，是在测量点2测得的波形，示波器屏幕上是单片机AD采样处波形。
六、使用前必读
2、本产品不带烧写器。烧写仿真器是深圳微雪电子的AVR JTAGICE XPII，链接网址：
3、开发板的24V电源需充分接地，对于大量程探头，用户可以根据实际测量距离，调整带通滤波电路的放大倍数（具体可参照光盘的文件：带通滤波电路参数设计.docx）。
4、出厂时，开发板的带通滤波电路参数只对应一种中心频率，当使用别的频率时，要通过软硬件调整发射频率和带通滤波电路的中心频率(具体可参照光盘内的文件：带通滤波电路参数设计.docx）。
5、开发板出厂时，能确保光盘附带各程序模块在硬件电路上正常使用，软件相关参数设置及客户自行修改的程序不提供售后服务。
